一、存储系统的重要知识点
● 学习之前，需备考关于存储器的前驱知识：【计算机与UNIX汇编原理②】——存储器系统【RAM ROM 高速缓冲存储器Cache】
● 关键字：存储元、存储单元、存储体、单元地址、存储器、RAM、ROM 、高速缓冲存储器Cache、存储器发展、分类和应用、存储器地址与读写操作
● “存储程序” 的核心是将编号的程序和要加工处理的程序预先存入主存储器，然后启动计算机工作，计算机在不需人工干预的情况下地址译码信号有什么用，高速手动地从主存储器取出指令，从而完成估算和处理。
● 在现代计算机中，存储器处于全机中心地位。
● 存储容量：指存储器可以储存的二进制信息量。公式：存储容量 = 字数 × 字长
例如：一个存储器能储存1024个字，字长8位，则存储器容量可用1024×8表示
● 微机中的存储器通常都是以字节（8位）进行编址，即总是觉得一个字节是 “基本” 的字长。常用B表示。

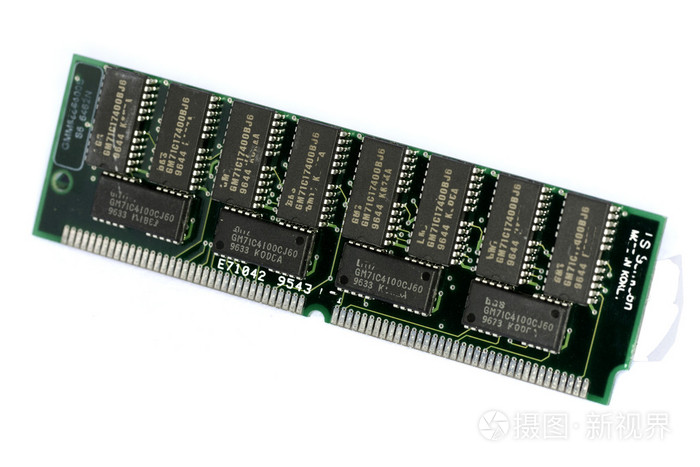

● 存储体：存储单元的集合，是储存二进制信息的地方。常用的存储体如下：
将各个字的 同一位 组织在一个芯片中，如：8118 16K × 1（DRAM）
将各个字的 4位 组织在一个芯片中，如：2114 1K × 4 （SRAM）
将各个字的 8位 组织在一个芯片中，如：6116 2K × 8 （SRAM）
● 外围电路：为了区别不同的储存单元，以地址号来选择不同的储存单元。于是电路中要有地址译码器、I/O电路、片选控制端CS、输出缓冲器等外围电路。
二、层次化储存系统
● 现代计算机中的存储器处于全机中心地位，现代对存储器的要求是：容量大，速度快，成本低。
● 为解决两者之间的矛盾，目前一般采用多级存储器体系结构，即使用高速缓冲存储器、主存储器和外存储器。
● 与 CPU 的联接的主要有：地址线、控制线、数据线。
● 设计的存储器容量与实际提供的存储器多有不符。实际使用时，需进行字和位扩展(多个芯片联接），组成所须要的实际的存储器。需要的片数估算公式如下：
总片数=总容量M容量m/片总片数=\frac{总容量M}{容量m/片}总片数=容量m/片总容量M
● 例如：存储器容量为8K × 8，若选用 2114 芯片(1K × 4)，则须要：
8K×81K×4=8×2=16片\frac{8K\times8}{1K\times 4}=8\times 2=16片1K×48K×8=8×2=16片
三、位扩展法
● 这是一个8K × 4的简单储存存储器。【这是一张对比图，用于和旁边的位扩充得到的图进行对比】
● 位扩充法：只在位数方向进行扩充（加大字长），而存储器的字数与存储器芯片字数一致。连接时将各芯片地址线的相应位及各控制线并联，而数据线分别接到数据总线的诸位。
● 用8K × 1位芯片组成8K × 8位的存储器须要8个芯片，各芯片地址线、CS（片选讯号） 和 WE（读写讯号） 分别联接在一起，数据线各自独立（每片1位）。
四、字扩充法
● 这是一个8K × 4的简单储存存储器。【这是一张对比图，用于和前面的字扩充得到的图进行对比】
● 字扩充法：仅扩充存储容量（单元数），而位数不变。连接时将各芯片同名地址线、数据线、读/写线并联，而使用片选讯号分辨各个芯片。
● 如用16K × 8位的芯片组成64K × 8位的存储器须要4个芯片，所以地址线——共需16根，片内（214=16384）14根，选片：2根，【所需地址线(图中的A0、…、A15) = 片内地址线(图中的A0、…、A13) + 片选地址线(图中的A14、A15)】数据线——8根，控制线——WE，如下图所示：
五、字位同时扩充法
● 用1k × 4的存储器芯片 2114 组成2k × 8的存储器，结果如下：
● 不同的扩充方式可以得到不同容量的存储器。在选择存储芯片时，一般应尽可能使用集成度高的存储芯片来满足总的储存容量的要求，这样可以降低成本，还可以减少系统的负载，缩小存储器模块的规格。
六、存储器地址解调方式
● CPU 与存储器联接时，特别是在扩充存储容量情况下，主存的地址分配就是一个重要的问题。
● CPU 对储存单元的访问流程：
① 系统首先会选存储芯片，即进行片选。
② 然后再从选中的芯片中根据地址码选择出相应的储存单元，以进行数据的存取，即进行字选。
● 实现片选的方式的方式有 3 种：线选法、全译码法和部份解调法。
6.1 线选法
● 线选法：用除片内选址外的低位地址线直接分别接至各个存储芯片的片选端（CS\overline{CS}CS），当某地址线的讯号为 0 时，就表示选中与之联接的存储芯片。
● 如下图所示，该存储器是由4片2K × 8b用线选法构成的8K × 8b存储器的联接图。片选地址线(图中的A11、…、A14)
● 使用线选法得到的该存储器地址分布表如下：
● 说明：在上表中，“1110” 中的 0 表示选中对应的A11。“1101” 中的 0 表示选中对应的A12。
● 线选法的优点：它不需要地址译码器，线路简单地址译码信号有什么用，选择芯片时不需要加逻辑电路，但仅适用于联接存储芯片较少的场合。
6.2 全译码法
● 全译码法不仅将地址总线的高位地址直接与芯片的地址线相连之外，其余低位地址全部接入译码器，由译码器的输出作为各芯片的片选讯号。
● 例：某微机地址线16位，存储容量为64KB，由8KB的芯片构成，其片内地址为13位（即 A0、A1、…、A12），其片外的地址为3位（即A13、A14、A15构成的38译码器）。
6.3 部分译码法
● 将低位地址线中的一部分进行解调，产生片选讯号（即为线选法和全译码法相结合的方式）。该方式适用于不需要全部地址空间的轮询能力，但采用线选法地址线又不够用的情况。（下图为4个8K × 8b芯片构成32K × 8b的存储器的情况。拥有的条件是 A13、A14、A15，但直接用线选法不够，就只用其中两个即可）
七、存储器地址解调电路设计步骤
● 存储器地址解调电路设计步骤：
① 根据系统中实际存储器容量，确定存储器在整个主存空间中的位置。
② 根据所选用存储器芯片的容量，画出地址分配图或列举地址分配表。
③ 根据地址分配图或分配表确定解调方式并画出相应的地址位图。
④ 选用合适元件，画出解调电路图。
● 存储器地址解调举例 一一＞设计要求：要求微机系统地址总线为16位(A15—A0）；双向数据总线8位(D7—D0)，控制总线中与寻址有关的讯号有：MREQ\overline{MREQ}MREQ（存储器恳求），R/WR/\overline{W}R/W（读/写控制）。
● 设计步骤如下：
① 实际存储器地址空间分配如下：
0000H—1FFFH 为系统程序区（8KB），由 EPROM 组成；
2000H—7FFFH 为用户程序区（24KB），由 SRAM 组成.
最高的2K地址空间为系统程序工作区（2KB），由 SRAM 组成。
② 现选用如下存储器芯片，据此画出地址分配图：
EPROM：8K × 8位（控制端仅有CS），需1片
SRAM：8K × 8位，需3片；2K × 8位，需1片
③ 画出地址位图如下：
④ 选用 3-8 译码器和基本门电路设计电路：
八、练习题
（1）有若干片1K×8位的 SRAM 芯片，采用字扩充方式构成4KB存储器，问：需要 ______ 片 SRAM ？该存储器须要多少 _______ 根地址线？参与片选的地址位起码须要 _______ 位？
（2）有若干片128KB的 SRAM 芯片，如要构成512KB存储器，问：需要 ______ 片 SRAM ？如该512KB存储器的起始地址是10000H，最后一个单元的地址是 ______ H 。
（3）如显存按字节编址，用存储容量为32K×8b的存储芯片构成地址为A0000H至EFFFFH的储存空间，则 ______ 片？
（4）已知如下电路，问第6个芯片的轮询范围从 ______ 到 ______ 。
九、练习题的解析与答案
（1）有若干片1K×8位的 SRAM 芯片，采用字扩充方式构成4KB存储器，问：需要 ______ 片 SRAM ？该存储器须要多少 _______ 根地址线？参与片选的地址位起码须要 _______ 位？
● 第一个空：4\underline{\quad4\quad}4，因为 4KB / 1KB = 4。第二个空：12\underline{\quad12\quad}12，因为 212B = 4KB。第三个空：2\underline{\quad2\quad}2，因为 22 = 4，底数 2 为地址位数， 22 表示能形成的地址数。
（2）有若干片128KB的 SRAM 芯片，如要构成512KB存储器，问：需要 ______ 片 SRAM ？如该512KB存储器的起始地址是10000H，最后一个单元的地址是 ______ H 。
● 第一个空：4\underline{\quad4\quad}4，因为 512KB / 128KB = 4。第二个空：8FFFH\underline{\quad8FFFH\quad}8FFFH，因为 10000H+512KB1B=10000H+10000000000000000000B1B=10000H+1111111111111111111B=10000H+7FFFH=8FFFH10000H + 512KB - 1B = 10000H + 1000\,\, 0000\,\, 0000\,\, 0000\,\, 0000B - 1B \\ \quad \quad \quad\quad\quad\quad\quad\quad= 10000H + 111\,\, 1111\,\, 1111\,\, 1111\,\, 1111B \\ \quad\quad\quad\quad\quad = 10000H + 7FFFH = 8FFFH10000H+512KB1B=10000H+10000000000000000000B1B=10000H+1111111111111111111B=10000H+7FFFH=8FFFH
◆ 说明：减1B是因为，我们要把虽然地址的 “那一个” 去掉，因为我们只须要 “10000H” 这个地址就行。【比如说，班主任开家长会，告诉李华，他的妈妈、妈妈、舅舅、姑妈共 4 人从第五排开始往前坐，那么他的祖母坐在：5 + 4 - 1 = 8(排)，即 “最后一个单元” 】
（3）如显存按字节编址，用存储容量为32K × 8b的存储芯片构成地址为A0000H至EFFFFH的储存空间，则须要 ______ 片？
● 答案：10\underline{\quad10\quad}10，因为EFFFFHA0000H+1B=4FFFFH+1B=01001111111111111111B+1B=1010000000000000000B=320KB。那么320K/32K=10EFFFFH - A0000H + 1B = 4FFFFH + 1B \\ \quad \quad \quad\quad \quad \quad \quad\quad \quad \quad \quad\quad \quad \quad \quad\quad \quad \quad \quad= 0100\,\,1111\,\,1111\,\,1111\,\,1111B + 1B \\ \quad \quad \quad\quad \quad \quad \quad\quad \quad \quad \quad\quad \quad \quad \quad\quad = 101\,\,0000\,\,0000\,\,0000\,\,0000B \\ \quad \quad \quad\quad \quad \quad \quad\quad \quad \quad \quad\quad \quad \quad \quad\quad \quad \quad \quad= 320KB。那么320K/32K = 10EFFFFHA0000H+1B=4FFFFH+1B=01001111111111111111B+1B=1010000000000000000B=320KB。那么320K/32K=10
（4）已知如下电路，问第6个芯片的轮询范围从 ______ 到 ______ 。
● 答案：A000H\underline{\quad A000H\quad}A000H、BFFFH\underline{\quad BFFFH\quad}BFFFH，因为 A12∽A0A_{12} \backsim A_{0}A12∽A0 ——> 片内寻址范围： 0 0000 0000 0000B ~ 1 1111 1111 1111B。对于第6片而言，即将 “110”（片外轮询）加到片内寻址的后面即可：1100 0000 0000 0000B ~ 1101 1111 1111 1111B ——> A000H ~ BFFFH。
十、学习重点与小结
① 掌握存储器的基本概念（分类，主要性能指标，容量）
② 区别存储器地址和储存单元的内容，掌握存储器读写操作过程
③ 掌握存储器的扩充技术（位扩充、字扩充）
④ 掌握片选解调方式（线选法、全译码法）
十一、参考附表
[1]《微型计算机原理与接口技术(慕课板)》
清华大学出版社
