触发器是一个具有记忆功能的，具有两个稳定状态的信息储存元件，是构成多种时序电路的最基本逻辑单元，也是数字逻辑电路中一种重要的单元电路。在数字系统和计算机中有着广泛的应用。触发器具有两个稳定状态，即“0”和“1”，在一定的外界讯号作用下，可以从一个稳定状态翻转到另一个稳定状态。
触发器逻辑功能的转换
1、将JK触发器转换为D触发器
右图（a），当D=1，即J=1和K=0时t触发器的逻辑功能，在C的增长沿触发器翻转为（或保持）“1”态；当D=0，即J=0和K=1时，在C的增长沿触发器翻转为（或保持）“0”态。状态表如右图（b）所示。

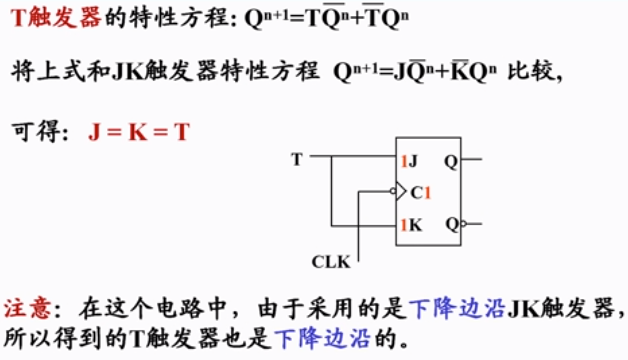

2、将JK触发器转换为T触发器
如右图（a）所示t触发器的逻辑功能，将J，K端联在一起，称为T端。当T=0时，时钟脉冲作用后触发器状态不变；当T=1时，触发器具有计数逻辑功能，即，其状态表如右图（b）。
3、将D触发器转换为
触发器
如将D触发器的D端和
端相联，就转换为
触发器，它的逻辑功能是每来一个时钟脉冲，翻转一次，即
，具有计数功能。
触发器机型
触发器基本性质
1、特点：
（1）具有两个能自行保持的稳定状态，拿来表示逻辑状态的0和1，或二补码数的0和1：触发器1状态：Q＝1，＝0；触发器0状态：Q＝0，＝1
（2）依照不同的输入讯号可以置成1或0状态。
2、分类：
（1）按照电路结构方式不同：（状态变化过程中具有不同的动作特性）
基本RS、同步RS、主从触发、维持阻塞、CMOS边缘等
（2）按照逻辑功能不同：RS、JK、T、D、T/。（控制方法不同，讯号的输入方法及触发器状态随输入讯号变化的规律不同，逻辑功能会有所不同）
（3）依据储存数据的原理不同：
静态：靠电路状态的自锁储存数据
动态：通过在MOS管集电极输入电容上储存电荷来储存。
触发器的逻辑功能和电路结构的关系
触发器的逻辑功能和电路结构方式是两个不同的概念。
所谓逻辑功能，是指触发器的次态和现态及输入讯号之间在稳态下的逻辑关系，这些逻辑关系可以用特点表、特性等式或状态转换图给出。按照逻辑功能的不同特征，把触发器分为RS、JK、T、D等几种类型。
而基本RS触发器、同步RS触发器、主从触发器、边沿触发器等是指电路结构的不同方式。因为电路结构方式的不同，带来了各不相同的动作特性。
同一种逻辑功能的触发器可以用不同的电路结构实现。反过来说，同一种电路结构方式可以构成不同逻辑功能的触发器。为此，逻辑功能与电路结构并无固定的对应关系，更不要把二者混为一谈。
触发器电路结构和逻辑功能
触发器的逻辑功能和电路结构方式是两个不同的概念，触发器的电路结构和逻辑功能之间不存在固定的对应关系。同一种逻辑功能的触发器可以用不同的电路结构实现，同一种电路结构方式可以弄成不同逻辑功能的触发器。同样是维持阻塞结构电路，既可以弄成SR触发器和D触发器，也可以弄成右图所示的JK触发器。
同样，用两个电平触发D触发器结构也可以弄成不同逻辑功能的触发器。
