由RS触发器特点表可知当R=S=1时，触发器输出状态不定，须防止使用，这给使用带来不便，因此引入JK触发器就可从电路设计上不出现此类情况。
主从型触发器有两个重要的动作特性：
一是触发器状态的转换分两步进行，第一步在CP=1期间主触发器接收输入激励讯号，第二步当CP增长沿到来时，从触发器接收主触发器的激励进行转换。
二是在CP=1期间，输入激励讯号都将对主触发器起控制作用，这就要求在CP=1期间输入的激励讯号不能发生突变，否则就不能再用一般给出的动作特点的规律来决定触发器的状态。输入激励讯号在CP=1期间的变化也称为干扰，对于这些干扰必须考虑在CP=1期间输入激励讯号的整个变化过程后就能确定触发器状态怎样转换。
就主从型JK触发器而言t触发器的逻辑功能，经剖析可按下列的方式处理这一类干扰：
（a）在CP=1期间，若输入激励讯号出现负向干扰，则这一干扰对触发器状态转换不起作用。也就是说，当CP讯号增长沿到来时，触发器状态转换由负向干扰之前的输入激励讯号决定。
（b）在CP=1期间，若输入激励讯号中J讯号上出现正向干扰，又若此时触发器状态处于0态，则这一干扰将起激励作用。也就是说，在当CP讯号增长沿到来时，触发器状态转换应取J=1的关系再视K值决定。
在CP=1期间，若输入激励讯号中K讯号上出现正向干扰t触发器的逻辑功能，又若此时触发器状态处于1态，则这一干扰也将起激励作用。也就是说，当CP讯号增长沿到来时，触发器状态转换应取K=1的关系再视J值决定。
-----
D触发器的逻辑符号和状态转换图如图4-9所示。图中CP输入端处无小圈，表示在CP脉冲上升沿触发。不仅异步置0置1端R、S外，只有一个控制输入端D。为此D触发器的特点表比JK触发器的特点表简单。

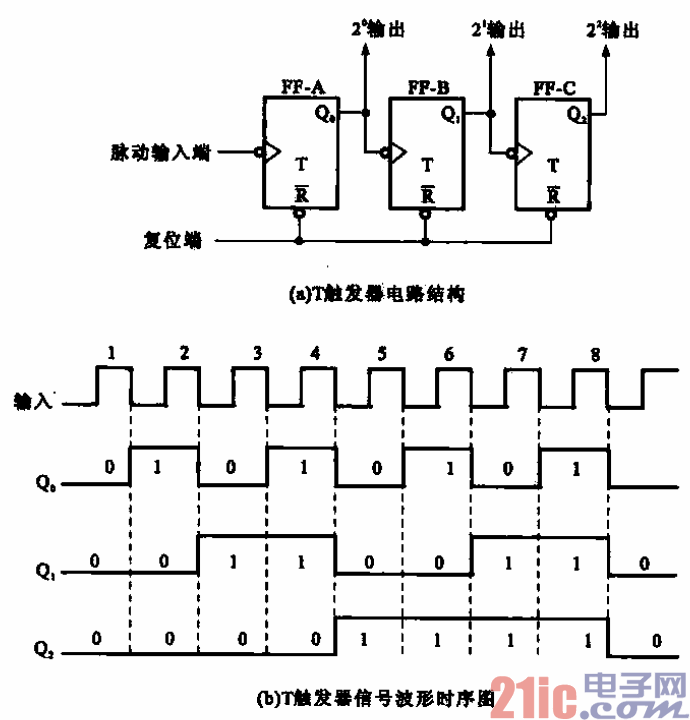

T触发器又称受控翻转型触发器。此类触发器的特性很显著：T=0时，触发器由CP脉冲触发后，状态保持不变。T=1时，每来一个CP脉冲，触发器状态就改变一次。T触发器并没有独立的产品，由JK触发器或D触发器转换而至如图4-10(a)、(b)所示。
不同类型触发器可以通过附加组合电路实现不同逻辑功能之间的转换，如上述JK和D触发器转换成T和T’触发器。同样，JK触发器和D触发器之间也能实现互相转换，转换后的触发器结构不变，主从型依然是主从型，边缘型依然是边缘型。
