闭路电视监控系统设计施工安装图集闭路电视监控系统设计施工安装图集说明闭路电视监控系统应能依据建筑物安全技术防范管理的须要，对必须进行监控的场所、部位、通道等进行实时、有效的视频探 测、视频监视、视频传输、显示和记录，并应具有报案和图象复核功能。闭路电视监控系统，一般由摄像、传输、控制、图像处理和显示5部份组成。现场设备介绍了摄像机、镜头、防护罩、云台、支 架、解码器等的安装方式；控制室设备介绍了机架及控制台的安装方式。控制室外其他设备 （如监视器、长时间录像机、矩阵切换 器、控制按键、视频分配器、画面分割器、时序切换器等）通常安装在机架或控制台上。闭路电视监控系统的工程施工前，应对图纸、现场情况、材料设备的到货情况进行全面了解，具备条件时才可施工，施工中应做 好隐蔽工程的施工初验，并做好记录。施工时应配合相关专业进行工作，如扶梯厢内安装摄像机时，随行线缆摄像机用电缆的确认； 电梯厢内、石材上、吊顶上摄像机的安装及预留检修口等。规范根据如下：（1） 《工业电视系统工程设计规范》 （GBJ115—87）。2（） 《民用闭路监视电视系统工程技术规范》 （GB50198—94）。3（） 《民用建筑电气设计规范》 J（GJ／T16—92）。
4（） 《智能建筑设计标准》 （GB／T50314—2000）。·2591 · 闭路电视监控系统设计施工安装图集图名闭路监视电视系统 （1）图号 ZN5－1 1．闭路电视监控系统的基本组成及控制方法基本组成图2摄像、监视基本单元图3具有遥控器的单元系统图8单线缆半双工单向传输应用电视系统 图4配切换控制器的系统图5多台摄像机在不同地点任意切换方法图6光纤传输方法图9传输线路中须要加中继放大器的半双工单向传输系统图7VTR放像、录像相互转录系统 ·2592 ·闭路电视监控系统设计施工安装图集图名闭路监视电视系统 2（）图号 ZN5－2 外同步讯号联接形式图10用复合同步讯号同步方法图11VS同步方法在切换图象时，为了避免图象闪跳，系统设备之间需采用外同步讯号联接。外同步的复合同步、视频讯号、HD （行促进）和VD （场带动）及特殊方法等4种形式。（1）使用复合同步讯号的方法 （如图10）。每一摄像机须要2根同轴电缆，1根作同步讯号，另1根作视频讯号。台SC－3310脉 冲信号发生器可供7台摄像机的外同步。如果小于7台，则须要脉冲信号分配器SC－3320。2（）视频讯号 （VS） 同步方法 （如图11）。
有些摄像机可以用视频讯号 （VS）作同步。采用VS方法时，把其中一台摄像机的视频 信号作为参考讯号，用它去同步别的摄像机。此时，作为参考讯号的应是2∶1隔行扫描的输出波形。录像机的返送讯号不能用作参考，因为该讯号被劣化了。·2593 · 闭路电视监控系统设计施工安装图集图名闭路监视电视系统 3（）图号ZN5－3图12用HD和VD同步方法图13借助控制器同步方法3（）用HD （行促进）和VD （场带动）脉冲形式。有些摄像机具有HD和VD外同步功能。此时，可按图12接线。每一台摄像机共须要3根同轴电缆：2根为同步讯号，另1根为视频讯号。1台SC－3310脉冲信号发生器提供3台摄像机。如果 大于3台，需要脉冲信号分配器SC－3320。4（）利用摄像机控制器的同步方法。有此摄像机采用单线缆多功能传输时，其外同步可在控制器中联接，如图13。 ·2594 ·闭路电视监控系统设计施工安装图集图名闭路监视电视系统 4（）图号 ZN5－4图14平摆式电动云台图15全方位电动云台1－摄像机安装座2－摄像机外罩联接螺母3－垂直方位调整螺栓 1－摄像机安装座2－摄像机壳体联接螺母3－垂直方位调整螺栓4－水平方位调整螺栓5－视频线缆6－电动云台安装孔4－水平方位调整螺栓5－视频线缆6－电动云台安装螺母 云台2（）全方位电动云台（1）平摆电动云台全方位电动云台是以电动机驱动，水平和垂直方向互相独立平摆电动云台是以电动机驱动、具有水平方向旋转能力的平 自由旋转，使摄像机获得跟踪活动目标，或依据遥控讯号，搜寻 摆式电动云台。
它还能使安装在云台支架上的摄像机在预定的角 所在范围内的任一监控对象的能力。全方位电动云台较平摆电动 度范围内进行录象或跟踪。水平方向的旋转角度可以通过机械限 云台更进一步扩大了摄像机的取景范围，可以实现全方位摄像或 位器预先设定，垂直方向是通过手工固定的，在摄像机安装调试 跟踪监视。 时，按实际须要进行调节。根据使用的环境的不同，全方位电动云台可分为室内型和室平摆式电动云台主要用于摄像机作单一自由度旋转录象或跟 外型，而室外型又可分为通用型和特殊型。通用型室内云台适用 踪监视，属于室外遥控电动云台的一种，其结构轻巧，安装便捷， 于无易燃、无腐蚀性二氧化碳或无烟尘的大气环境里。特殊型室内云 操作简单，广泛应用于室外无易燃、腐蚀二氧化碳和无烟尘的场所， 台则应符合特殊环境的要求，如防爆型室内云台除了应具备室内 如图14所示。工作条件，而且在结构方面还须要有严密的防爆设计，以适应在目前市场上供应的平摆式云台通常负载能力都比较小，大多 有易燃二氧化碳或有爆燃危险的场所使用。图15为全方位电动云台。 数负载能力都大于8kg。·2595 · 闭路电视监控系统设计施工安装图集图名闭路监视电视系统 5（）图号ZN5－5 监视器选用黑白或彩色监视器，则要依据使用要求而定。

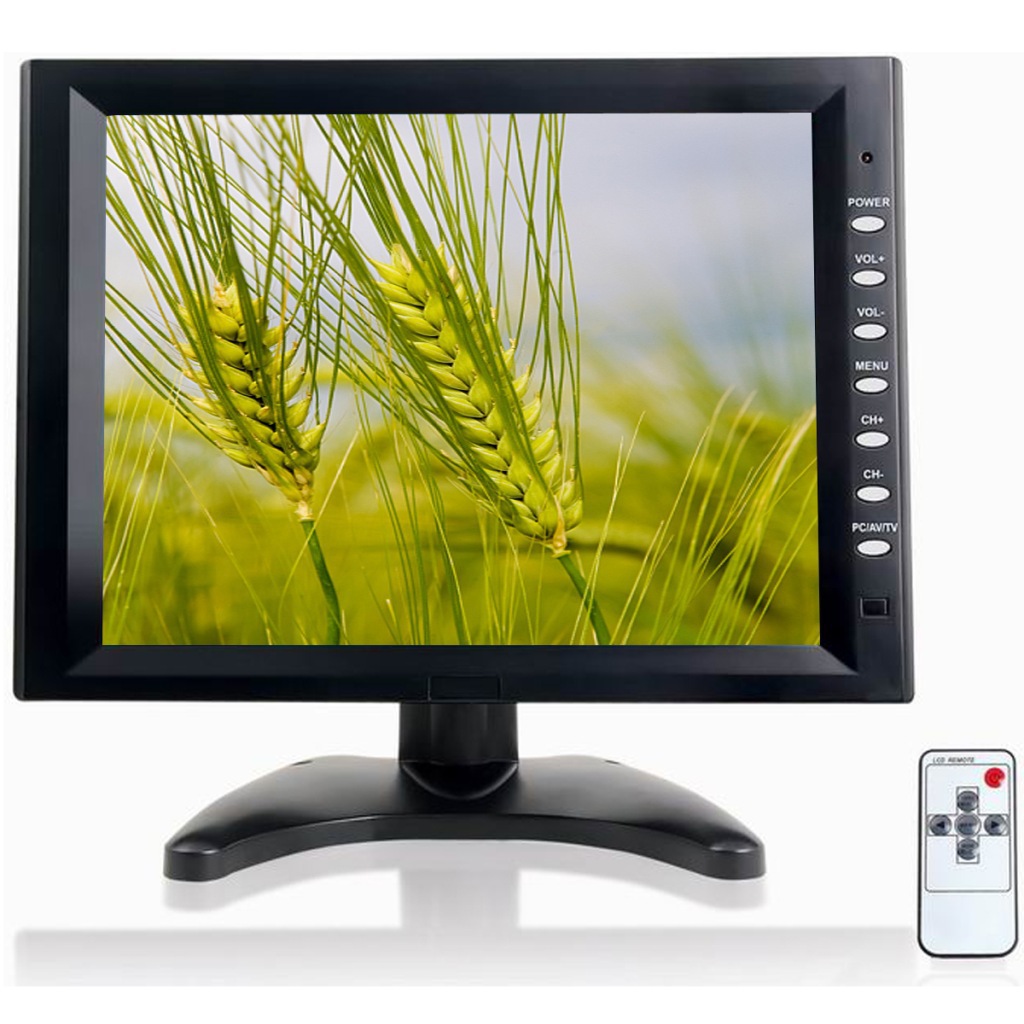

表4监视器的种类和用途表5监视器的最佳视野范围监视器的种类用途（1）通常的应用电视系统监视图象监视器2（）演播室外的预监、线路监视3（）不要声音，仅要图象的VTR监视与VTR组合使用，也须要电视接收机性能监视器屏幕规格距监视器最小距离距监视器最大距离接收监视两用机时声音图象均需监视的情况英寸 （cm）L （mm）L （mm）9 2（3）7002300（1）CATV接收电视接收机12 3（1）90030002（）RF输出的VTR，摄像机的图象监视14 3（5）1000330017 4（7）1200400020 5（0）13004600闭路电视系统所使用的各类监视器，按功能分辨，主要有图 像监视器、接收监视两用机和电视接收机等3类，这3类又都有监视器类型确定以后，接着就是决定所使用的显像管大小规 黑白和彩色之分。至于监视器的大小，一般按屏幕对角线的宽度格，表5列举不同尺寸显像管的最佳视野范围，可供设计时参考。 用英寸 i（n）来表示，这是因为初期的显像管都是用半径来表示另一方面，按照监视器使用场所和工作状态的不同，监视器 大小的方形示波管，后来发展成为圆形显像管就承袭对象线来表的显像管尺寸大致有如下几种情况： 示大小尺寸。
一般的矩形管的高∶宽∶对角线长之比为3∶4∶5。目前与操作台组合使用 的显像管多采用9～2lin。-小型 （9in以下）摆设在桌面上选用监视器时，首先要明晰它在系统中怎样使用，其次才是由监视器架、屏组合使用……中型 （12～17in） 选择它的大小尺寸。单独显示用……大型 （20in以上）一般监视器的种类和用途列于表4，可供设计时参考。至于是 ·2596 ·闭路电视监控系统设计施工安装图集图名闭路监视电视系统 6（）图号ZN5－6 信号分配与切换装置图16视频讯号二分配器电路图图17视频讯号四分配器电路图 （1）视频讯号分配器接到第一个监视器的视频输入，第一个监视器图16是视频讯号二分配器的实用闭路电视中，视频讯号输出的标准电平是 的输入阻抗开关拨到高阻，它的视频输出接到 电路图，V、V 组成负反馈放大器，1 2 1V ，正极性，其中图象讯号是0．7 ，同 第二个监视器的视频输入，第二个监视器的输 V3、V4两级射极跟随器拿来减少输 p－pp－p 步讯号是0．3V 。视频讯号配接的标准阻抗 入阻抗开关也拨到高阻，它的视频输出再接第 出阻抗。p－p 是75Ω，这在视频设备的设计及系统设备配备 三个监视器的视频输入……如此仍然接到最后图17是视频讯号四分配器的实用 时要注意，否则会引起讯号失真或反射、重影 一个监视器的视频输入，只有最后一个监视器 电路图。
分配器的输出级负载较大， 等。在视频讯号分配时，尤其要遵循讯号幅度 的输入阻抗开关才拨到75Ω。用这些串联的监 采用中功率晶体管作推挽推换输出。 相适应和阻抗匹配的原则。视器不能太多，因多个高阻并联到75Ω上， 输出级运放电压变化大，hf 变化也0中心控制室的视频讯号都来自摄像机、光 使总阻抗多于75Ω，会导致图象讯号反射。大，易造成失真，所以用R、R、C3 4 1 接收器、视频均衡器，并由75Ω同轴电缆送当一路视频讯号送到相距较远的多个监视 产生较深的负反馈，即能减少失真， 入。器时，就应当使用视频分配器分配出多种幅度 又能减少输出阻抗。V 是倒相激励2为1V ，配接阻抗是75Ω的视频讯号接到多当一种视频讯号送到一个监视器时，可直p－p管，供给V、V 不同极性的视频信3 4 接把输入视频讯号接到监视器的视频输入，监 个监视器，各个监视器的输入阻抗开关都拨到 号。V、V 必须有较大的增益，调整1 2 视器输入阻抗开关应拨到75Ω。75Ω。R、R 可以调整V、V 的工作点。当一路视频讯号送到相距不远的多个监视这儿把监视器作为视频设备的一个事例。 1 23 4 器时，可以不用视频分配器。
把输入视频讯号 其他视频设备的配接，也用同样的方式处理。·2597 · 闭路电视监控系统设计施工安装图集图名闭路监视电视系统 7（）图号 ZN5－7图18三个视频通道的熔断器切换电路图19集成模拟开关切换电路框图 （2）视频讯号切换器2被接到视频输出；当控制输入D2～D0的电 导通电阻输入电流变化较小。钳位电闭路电视中，对视频讯号切换的要求不象 平是100时，J2合闸，视频输入3被接到视频 路要求后级的输入阻抗要高，而模拟 广播电视中那样高，切换时的图象晃动是能容 输出。图中在熔断器线包两端反向偏置的二极 开关要求功放的输出阻抗要低，所以 忍的。为了简化电路，不采用同步切换，常常 管是熔断器线包的反电动势通路，用以降低继 在钳位电路和模拟开关之间应加入射 将互相不同步的视频讯号在任意时刻切换。电器衔铁和放开时对同电源其他电路的干扰， 极跟随器。为了提升输入阻抗、降低在只有自动切换的场合，可用琴键开关来 同时避免晶体管被反电动势击穿。晶体管驱动 输出阻抗、射极跟随器经常采用复合 切换视频讯号。可以改成双与非门驱动器75452。若采用集成 管，特别是互补型复合射极跟随器。目前多数闭路电视系统用单片微机来控 晶体管陈列MC1413则更好，MC1413在一块 模拟开关以后是高输入阻抗电路。
由 制，既要能自动切换，又要能手动定时切换， 集成电路中有7个驱动器，集电极与正电源间 于模拟开关的插入耗损，切换后讯号 有时还可以连续循环切换。常用单片估算机芯 已接有反向偏置晶闸管，可使电路简化，输出 电压降低，为了保证输出讯号幅度有 片锁存的TTL电平输出讯号来控制切换电路。 是OC门，易于配接各类衔铁电流的熔断器。 1Vp－p，用深负反馈宽带放大器将信1）继电器切换电路 继电器的驱动电路比2）集成电路模拟开关切换器 图19是集 号放大，再经75Ω输出匹配电路输 较简单，TTL电平输出讯号经一个晶体管驱动 电路模拟开关的框图。出。有时为了简化电路，可使用把高 就可控制熔断器的衔铁和放开。进入切换电路的视频讯号来 自不同的设 输入阻抗电路、负反馈放大器、75Ω图18是三个视频通道的熔断器切换电路， 备，有的直接从摄像机送来，有的从光接收 输出匹配电路这三部份合为一体的负 当控制输入D2～D0的电平是001时，I0吸 器、幅度均衡器送来，直接电平常常相差较大 反馈放大器。 合，视频输入1被接到视频输出；当控制输入 且可能调制上低频干扰，所以先用钳位电路将 D2～D0的电平是010时，J1吸合，视频输入 视频信号钳坐落电源电流的一半左右。
这样， ·2598 ·闭路电视监控系统设计施工安装图集图名闭路监视电视系统 8（）图号 ZN5－8图20一种简化的集成模拟开关视频切换实用电路图图20是一种简化的集成电路模拟开关视频切换装置实用电路 图。其中钳位电路和低输出阻抗互补型射极跟随器与上一例类似， V4、V5组成功放串联负反馈，后级电流并联负反馈的放大器，有图21八进八出的视频切换矩阵开关 较高的输入阻抗和较低的输出阻抗，且有一定的电流放大，使电 路得到简化。用同样的方式可以组成视频切换矩阵开关，除了前面介绍的图21是八进八出的视频切换矩阵开关，由8片CD4051集成4000系列集成模拟开关外，还有一种74HC系列集成模拟开关。 块组成。每路输入有一输入缓冲器，包括钳位电路和低输出阻抗典型的产品有74HC4051、74HC4053等。这些产品的电气性能与 的互补型射极跟随器。经集成模拟开关切换后，每路输出有一输4000系列集成模拟开关相类似，但电源电流可以用得比较低 出驱动器，包括高输入阻抗的漏电流限制电路、负反馈放大器等。5（V），可传输讯号的频度更高 （100MHz），导通电阻更小 （5～10Ω），但是价钱较高，当隔离度要求较高时可以采用。
·2599 · 闭路电视监控系统设计施工安装图集图名闭路监视电视系统 9（）图号ZN5－9表7进行直接控制时必要的线缆芯线数直接控制项目芯线数备注摄像机电源开关2靶电流2电子束电压2 摄像管电子束聚焦电流2共用线1刮水器1～2 摄像机罩 清洁器1～2防霜器一般，呈自动控制，即只要有AC供电即可对焦2 （1）适用的模式AC和DC是不同的，（）表示 电动变 光学聚焦2 （1）的是DC型的。光圈为EE时，还须要EE 焦镜头 光圈2 （1）电路的芯线。因而所须要的芯线将降低图22直接控制方法基本构成共用线1 （1）左右旋转2 （1） 电动旋适用的模式AC和DC是不同的。（）表示上下旋转2 （1） 转云台的是DC型的共用线1 （1） ·2600 ·闭路电视监控系统设计施工安装图集图名闭路监视电视系统 （10）图号 ZN5－10图23间接控制方法基本构成 （2）间接控制方法制，但若组成传输系统，系统一直是多线控制。直接控制时，当控制线缆太长时因为压降问题会出现控制失另一种间接控制方法是以多频度调制－解调讯号作为驱动信 灵，这时可以用熔断器进行间接控制。号，实现控制操作。
这种方法，控制端和被控端用一根双绞线连间接控制是在摄像机近处设置一个熔断器控制箱，从监视器 接。其原理是，在控制端由切换操作把对应某频度的控制信号送 端来控制熔断器的动作。200V的交流电源由摄像机端供给，在控 出；在被控端，由带通滤波器进行鉴频、整流，然后直接输出或 制箱内经检波变换成交流电流 （一般AC24V）或后弄成直流电， 变换为熔断器接点输出，对被控设备推行控制，频分讯号的数目 供给被控设备，实现希望的遥控。图23是间接控制的基本线路。 由控制项目的数目确定。这种方法也称为频多项式控制方法。间接控制的可控宽度由所使用的熔断器的吸动电压决定，一 般从几百米到1km左右，实际上，使用间接控制方法在控制距离 上显著优越于直接控制方法，在控制线制方面与直接控制方法同 属一个模式。方式便于讯号远传。虽然这些方法是一线多功能控·2601 · 闭路电视监控系统设计施工安装图集图名闭路监视电视系统 （11）图号 ZN5－11图24视频单传总线控制方法基本构成 （3）总线控制方法4（）控制方法的比较总线控制方法是对整个传输单线制组网的控制方法，其基本到底采用何种控制方法，取决于所需功能、图像质量和经济 构成见图24。
该方法将控制指令单片机编码处理后弄成串行数字 指标，尽可能做到技术先进和经济上合理，满足控制功能的要求。 信号送人传输总线，在受控端对串行数字讯号解调辨识，接受控总线控制方法与直接 （间接）控制方法相比，在系统增容、 制指令。在有杂讯影响的长距离控制场合，为保证讯号的正确可 控制项目扩充和推行计权分级控制方面，总线控制方法愈发以便 靠，电路上可对串行数字讯号加设调制、解调环节。由于数字电 调整，不需要改变传输干线，具有很大的灵活性。 路和计算机技术的引入，实现了对整个系统的总线控制，使传输 线大为简化。 ·2602 ·闭路电视监控系统设计施工安装图集图名闭路监视电视系统 （12）图号ZN5－12 信号传输表8用于闭路电视的视频传输方法分类分类传送媒体传送距离 （km）方式名称特点通常同轴电缆0．5～1．5 线缆补偿比别的传送形式经济视频基带平衡对线缆0．5～60 平衡对线缆传送带AGC报案，不易受外界干扰有线通常同轴电缆0．5～20 低扩频FM传送不易受外界干扰传视频讯号调制CATV用同轴电缆0．5～20 CATV传送 A（M方法）Z（7路传送） 多路传送送（模拟讯号）CATV用同轴电缆0．5～10 CATV传送 F（M方法）4（路传送） 多路传送不易受外界干扰光缆0．5～10 光传送不受电气干扰数字调制电话线 （DD型）10以上静止图象传送远距离传送无视频讯号调制空间12GHz1～100 微波传送 （FM形式）高清晰度图象传送线无线ITV传送 （窄带）传视频讯号调制空间UHF1～10经济的无线传送送（视频AM音频FM）脉冲编码空间光波1～3光传送不受电波管理的限制图25按照距离选取图象传送线路 （有线形式）·2603 · 闭路电视监控系统设计施工安装图集图名闭路监视电视系统 （13）图号ZN5－13图26同轴电缆结构图1－导体2－聚乙烯绝缘3－软编织铝线4－聚氯乙烯封包常用同轴电缆及其最大传输距离重量衰减 （dB／km） 最大传输距离国产电缆型号美国线缆机型直径 （mm）k（g／km） 1MHz 10MHz（m）SDV－75－3－4＊3C－2V，RG－59／U5．8501342250SIV－75－4SDV－75－5－45C－2V，RG－6／U7．578827500SIV－75－4SDV－75－7－47C－2V，RG－11／U10．2140722600SIV－75－9SDV－75－9－410C－2V，RG－15／U13．4230518750 ＊由于3C－2V的机械硬度较差，一般不推荐使用。
监视用的应用电视通常较多是短距离的简单系统。在这些情况下，几乎都用同轴电缆传送。同轴电缆是在内导体 （1）上用聚乙 烯以同心圆状覆盖绝缘 （2），外导体是软铝线编织物 （3），最内层用聚氯乙烯封包 4（），如图26所示，这种线缆对外界的静电场和电 磁波没有屏蔽作用，另外传送损失也比较小。但是当电缆线作为长距离传送的媒体时，会有对地不平衡的低频地电压的影响，铺设的场 所有时也会有高频干扰。所以布线施工时，对外部条件要非常给以注意。另外，在中波发射台附近，由于遭到发射台的电波干扰，监 视器的图象常常会有杂讯影响，所以此时从摄像机到监视器的同轴电缆要在金属管内穿过，并且尽可能埋在地下。若在施工时不能这 样做的话，就要考虑其他的传送方法。传输视频讯号，总是使用75Ω特点阻抗的同轴电缆。因为图象的质量与线缆的质量有关，因此 应使用优质的线缆。最大的传输距离不但由传输耗损，而且由无杂讯和精确的对比来确定。常用同轴电缆的最大传输距离示于表9。 ·2604 ·闭路电视监控系统设计施工安装图集图名闭路监视电视系统 （14）图号ZN5－14 电缆补偿器图27线缆补偿器的应用SC－3330线缆补偿器的补偿范围开关位置电缆型号1234国产进口SDV－75－3－45C－2V，RG－6／U500m1km1．5km2kmSIV－75－4SIV－75－5－47C－2V，RG－11／U600m1．2km1．8km2．4kmSIV－75－7SIV－75－7－410C－2V，RG－15／U750m1．5km2．2km3kmSIV－75－9SDV－75－9－47MHz处的补偿量10dB21dB31dB42dB 为了把监视用的讯号的各频度都进行同样的传送，要根据所使用的同轴电缆的宽度进行频率特性补偿 （见图）。
在监视用的应用 电视系统中，从经济的角度考虑，一般当传送距离在300m 以内时，同轴电缆传送的衰减影响可以不予考虑。当小于上述距离时，由 于线缆衰减量比较大，则要考虑使用线缆补偿器了。而当传送距离超过500m时都要加补偿器，这种补偿器有分档变换、连续可调以 及三者结合的方式。电缆补偿器，通常安装在监视器附近，用来放大来自摄像机的视频讯号因线缆的延展而已被衰减了。目前线缆补偿器产品不少，但常用的是SC－3330线缆补偿器，该补偿器面板上有4档补偿量预置开关，开关的各档补偿量和适用 范围，见表10。·2605 · 闭路电视监控系统设计施工安装图集图名 闭路电视监控系统配置图 （1） 图号ZN5－15 ·2606 ·闭路电视监控系统设计施工安装图集 图名 闭路电视监控系统配置图 （2） 图号ZN5－16·2607 · 闭路电视监控系统设计施工安装图集大楼闭路电视监控及图名图号 ZN5－17保安系统方案示例 ·2608 ·闭路电视监控系统设计施工安装图集 图名 办公楼闭路电视监控系统方案示例 图号ZN5－18·2609 · 闭路电视监控系统设计施工安装图集图名 商场闭路电视监控系统方案示例 图号ZN5－19 ·2610 ·闭路电视监控系统设计施工安装图集图名 闭路电视接人有线电视系统方式 图号ZN5－20说明通过房门手台呼叫业主，住户用非可视对讲机与来客对话，同 1．邻频调制器输出的监控射频频道必须选择与有线电视讯号 时可打开电视机设定的频道观察来客。
确认身分后，开锁请来客 各频道均不同频的某一频道，其输出电平必须与有线电视讯号电 进入。 平基本 致，以免发生同频干扰或互相交调。3．图2方案是借助新村的闭路电视监控系统与有线电视系统 2．图1为住宅大楼对讲系统 （大门口手台安装有摄像机， 联网，住户在屋内可借助电视机观察新村内设置的监视点情况。 用户安装为非可视对讲机）接人有线电视系统安装方式。来客可·2611 · 闭路电视监控系统设计施工安装图集图名固定式摄像机组成图图号 ZN5－21说明固定式摄像机安装通常由螺丝固定在支架上，摄像机方向的调节有一定的范围，调整方向时可握住方向调节螺丝进行，调好后扳动螺丝，摄像机的方向就固定出来。 ·2612 ·闭路电视监控系统设计施工安装图集图名带电动云台的摄像机组成图图号ZN5－22说明1．带电动云台的摄像机能达到扩大监视区域的作用，增加了摄像机的使用范围， 云台分为双向电动云台和单向电动云台。2．解码器可安装在摄像机附近的墙壁或橱柜内，当安装在橱柜内时要预留检修 口。·2613 · 闭路电视监控系统设计施工安装图集摄像机的结构及闭路电视图名图号 ZN5－23监控系统控制种类说明1．目前CCD （电荷耦合器件）摄像机广泛使用，它具有使用环境亮度低、工作寿命长、不怕强光源、重量轻、小型化等优点。
2．摄像机供电电源分为：交流220V、交流24V、直流12V等，可按照设计要求进行选择。3．摄像机按照设计要求可选装不同机型的镜头、防护罩、云台、支架等。 ·2614 ·闭路电视监控系统设计施工安装图集 图名镜头尺寸规格 （1）图号ZN5－24说明1．摄像机镜头应避免强光直射，保证摄像管靶面不受损伤。 镜头视场内，不得有遮挡监视目标的物体。2．摄像机镜头应从光源方向对准监视目标，并应避免逆光安 装；当须要逆光安装时，应增加监视区域的对比度。3．镜头像面规格应与摄像机靶面规格相适应。摄取固定目标 的摄像机，可选用定焦距镜头；在有视角变化要求的摄像场合， 可选用变焦距镜头。4．监视目标色温变化范围高低相差达到100倍以上或昼夜使 用的摄像机，应选用手动焦段或电动焦段镜头。5．当须要遥控时，可选用具有光测光、光圈开度、变焦距的 遥控镜头；电动变焦镜头焦距可以按照须要进行电动控制调整， 使被摄物体的图象放大或缩小，焦距可以从广角变到画幅，焦距 越长成像越大。·2615 · 闭路电视监控系统设计施工安装图集图名镜头尺寸规格 2（）图号 ZN5－25说明1．摄像机须要隐蔽时，可设置在房顶或墙上内，镜头可采用针眼或棱镜镜头。
对防盗用的系统，可装设附加的外部传感与系统组合，进行联动报案。2．电梯厢内摄像机的镜头，应按照扶梯厢容积的大小，选用水平视场角≥70°的广角镜头。 ·2616 ·闭路电视监控系统设计施工安装图集 图名防护罩尺寸规格图号ZN5－26说明1．楔形防护罩在橱柜上嵌入安装，有良好的隐蔽性和防护能力。2．一般型防护罩分室内型和室外型。室内型防护罩主要功能是防尘和起隐蔽作用；室外型防护罩是为了保护摄像机在室内各类自然环境下能正常工作，产品有不同的防护等级。3．球 （半球）形防护罩，带白色或其他颜色丙烯酸下半球罩，内部可安装固定摄像机和带云台摄像机，具有良好的隐蔽性。·2617 · 闭路电视监控系统设计施工安装图集图名防护罩的结构方式图号 ZN5－27说明按照工作环境应选装相应的摄像机防护罩。防护罩可依照须要设置调温控制系统和遥控雨刷等。 ·2618 ·闭路电视监控系统设计施工安装图集 图名电动云台尺寸规格图号ZN5－28说明固定摄像机在特定部位上的支承装置，可采用摄像机底座或 云台。当一台摄像机须要监视多个不同方向的场景时，应配置自 动变焦装置和遥控电动云台。·2619 · 闭路电视监控系统设计施工安装图集图名摄像机支架尺寸规格 （1）图号 ZN5－29说明摄像机支架可依照摄像机重量选用膨胀螺栓或塑胶胀管和螺丝进行安装。
·2620 ·闭路电视监控系统设计施工安装图集 图名摄像机支架尺寸规格 （2）图号ZN5－30·2621 · 闭路电视监控系统设计施工安装图集图名 摄像机支架尺寸规格 （3）图号 ZN5－31说明摄像机支架可用膨胀螺栓将支架固定在墙、顶棚等处，可通过支架调整螺丝调整摄像机角度。 ·2622 ·闭路电视监控系统设计施工安装图集图名摄像机支架尺寸规格 4（）图号ZN5－32说明 本图用于带云台的摄像机支架安装。·2623 · 闭路电视监控系统设计施工安装图集图名防护罩在云台上安装方式图号 ZN5－33说明1．双向电动云台是在控制室操纵作水平和垂直转动，使摄像机能大范围摄入所需的目标。2．双向电动云台应具有转动平稳、自动限位的特性，水平旋转角一般为0°～350°，垂直旋转角通常为±45°。3．电动云台的控制电流有交流220V、交流24V，特殊的有直流12V。水平旋转速率通常在3°／s～10°／s，垂直旋转速率在4°／s左右。 ·2624 ·闭路电视监控系统设计施工安装图集图名室外摄像机安装方式 （1）图号ZN5－34说明 1．室内摄像机安装高度为2．5～5m。 2．摄像机安装可依照摄像机重量选用膨胀螺栓或塑胶胀管和螺丝。
·2625 · 闭路电视监控系统设计施工安装图集图名室外摄像机安装方式 （2）图号ZN5－35 ·2626 ·闭路电视监控系统设计施工安装图集 图名摄像机及监视器起吊方式图号ZN5－36说明1．摄像机在橱柜上安装时，要使用专用吊索将摄像机固定。2．室内摄像机安装高度为2．5～5m。3．监视器起吊高度宜在2m以上。4．摄像机支架安装可用膨胀螺栓将支架固定在墙、顶棚等处， 摄像机安装完可通过支架调整螺丝调整摄像机角度。·2627 · 闭路电视监控系统设计施工安装图集图名 带针孔镜头摄像机安装方式图号 ZN5－37说明认扶梯随行视频线缆及电源线路。电梯厢内摄像机用配管道需敷带针孔镜头的摄像机一般安装在隐蔽地方。电梯厢内可使用 设到扶梯机房电梯控制柜，另一端埋设到保安控制室。 带针孔镜头的摄像机，通常安装在扶梯厢的底部、电梯操作器对 角处，并应能监视扶梯内全景。安装时需先拿摄像机现场测试位 置、角度，满足要求后用单向自动云台支架固定摄像机，并需相 关专业配合在吊顶板上开5mm左右的镜头孔。还需与扶梯专业确 ·2628 ·闭路电视监控系统设计施工安装图集 图名带棱镜镜头摄像机安装方式图号ZN5－38说明带棱镜镜头摄像机一般安装在隐蔽处，安装时要与相关专业 配合进行吊顶板的开孔。
·2629 · 闭路电视监控系统设计施工安装图集图名 摄像机在橱柜上嵌入安装方式图号 ZN5－39说明属胶管与摄像机联接做导线保护管。 1．摄像机在橱柜上嵌入安装时，要使用吊索固定摄像机。 2．安装时要与相关专业配合进行吊顶板开孔。 3．管道埋设可使用Φ20电缆线管及接线盒在橱柜内进行，用金 ·2630 ·闭路电视监控系统设计施工安装图集图名摄像机安装方式 （1）图号 ZN5－40说明室内摄像机安装时，防护罩要选用室内防水型，云台也应为室外型，摄 像机的控制线缆应选用包塑形金属胶管保护，并选用专用接头联接，长度应 能满足云台自由转动。·2631 · 闭路电视监控系统设计施工安装图集图名摄像机安装方式 （2）图号 ZN5－41说明1．电梯厢内摄像机应安装在扶梯厢底部、电梯操作器的对角处，并应能监视扶梯厢内全景。2．电梯底部安装摄像机时，支架须要依照现场情况选用或制做，角度要现场测试后确定。3．摄像机用信号电缆可选用扶梯随行线缆内的同轴电缆，若随行线缆内没有同轴电缆，可沿随行线缆安装一条同轴电缆，同轴电缆应与随行线缆在适当位置绑扎固定，摄像机的讯号应先传送到扶梯机房，然后再传送到保安控制室。
·2632 ·闭路电视监控系统设计施工安装图集图名带电动云台摄像机安装方式图号ZN5－42说明 1．摄像机安装高度，室内宜距地面2．5～5m；室外应距地面3．5～10m。 2．在有橱柜的室外，解码箱可安装在橱柜内，但要在橱柜上预留检修口。 3．从摄像机引出的线缆宜留有1m余量，并不得影响摄像机的转动。 4．室外摄像机支架可用膨胀螺栓固定在墙壁。·2633 · 闭路电视监控系统设计施工安装图集图名室内摄像机安装方式图号 ZN5－43说明室内摄像机安装高度为3．5～10m。 ·2634 ·闭路电视监控系统设计施工安装图集 图名交通管理摄像机安装方式图号ZN5－44说明1．交通管理摄像机可全天候工作，适用于海上、机场、商业 中心、车站、交通路口及其他要求安装的室内场所。2．摄像机安装要使用专用支架或按照安装要求自制支架，支 架可用膨胀螺栓安装在墙柱上，或用电杆卡安装于电杆上。·2635 · 闭路电视监控系统设计施工安装图集图名 球 （半球）形摄像机组成图图号 ZN5－45说明1．球形摄像机广泛应用于娱乐场所、超级市场、商店及商业区林荫路等。2．下半球罩遮盖住摄像机的监视镜头，使摄像机的功能不会轻易曝露下来。
·2636 ·闭路电视监控系统设计施工安装图集球 （半球）形摄像机结构 图名图号ZN5－46及安装方式 （1）·2637 · 闭路电视监控系统设计施工安装图集球 （半球）形摄像机结构图名图号 ZN5－47及安装方式 （2）说明 摄像机在橱柜上嵌入安装时，需要使用承重吊索。 ·2638 ·闭路电视监控系统设计施工安装图集图名球形摄像机安装方式 （1）图号ZN5－48说明摄像机起吊及壁装时，可用膨 胀螺丝安装；在杆上应使用配套卡 安装。·2639 · 闭路电视监控系统设计施工安装图集图名球形摄像机安装方式 （2）图号 ZN5－49说明1．室外摄像机安装高度通常为3．5～10m。2．接线盒处应做好防水处理。3．在大理石上安装摄像机时，可选用不锈钢材质的支架及螺丝，以防锈迹污染大理石。4．干挂石材上安装支架时，可先用型钢制做底架安装在墙壁，然后安装墙角用支架于底架上，并用防水胶封堵支架与花岗岩之间空隙。 ·2640 ·闭路电视监控系统设计施工安装图集图名监视器起吊方式图号 ZN5－50说明监视器安装时，应避免显示器屏幕正对着阳台，以避免屏幕 监视器吊架可用膨胀螺栓安装在橱柜及墙壁。
反光。·2641 · 闭路电视监控系统设计施工安装图集图名 闭路电视监控系统机房设备 （1） 图号ZN5－51 ·2642 ·闭路电视监控系统设计施工安装图集 图名 闭路电视监控系统机房设备 （2） 图号ZN5－52·2643 · 闭路电视监控系统设计施工安装图集闭路电视监控系统控制台图名图号 ZN5－53安装方式 （1）说明 1．闭路电视监控机房一般埋设活动地板，在地板埋设时配合完成控制台的安装，电缆 可通过地板下的金属线槽引入控制台。 2．控制台安装应符合下述规定：（1）控制台位置应符合设计要求；2（）控制台应安放竖直，台面水平；3（）附件完整，无损伤，螺丝紧固，台面整洁无凹痕；4（）台内接插件和设备接触应可靠，安装应牢靠；内部接线应符合设计要求，无扭曲脱 落现象。 ·2644 ·闭路电视监控系统设计施工安装图集闭路电视监控系统控制台图名
