《小精灵》一体机智能考勤门禁机--操作指南目录第一章产品概述---------------------------------------------------------------1主要功能特性---------------------------------------------------------------1主要技术参数---------------------------------------------------------------2外观结构说明---------------------------------------------------------------3一体机快速索引-------------------------------------------------------------4第二章产品安装---------------------------------------------------------------7拆封清单---------------------------------------------------------------------7安装一体机------------------------------------------------------------------7开机运行---------------------------------------------------------------------8第三章设置系统--------------------------------------------------------------11时钟管理--------------------------------------------------------------------11卡片管理--------------------------------------------------------------------11系统设置--------------------------------------------------------------------11门禁管理--------------------------------------------------------------------12端口设置--------------------------------------------------------------------18菜单语言--------------------------------------------------------------------19短消息-----------------------------------------------------------------------19姓名和工号-----------------------------------------------------------------19附表A插口和扩充讯号------------------------------------------------------21附表B权限示意--------------------------------------------------------------23附表C潜回联锁示意--------------------------------------------------------24海珠新赛格电子城B3362档电话：020联系人：陈小妹第一章产品概述一体机-MM“一体机”集考勤机、密码门禁、单门门禁、汉显读头和两门门禁控制器于一体。
适用范围：门禁、考勤、实时巡更、停车场等等。一、主要功能特性1、机多用，适用面广?集密码按键、汉显读头、单体门禁、考勤机、两门门禁控制器功能于一体。提供带按钮或不带按钮，笔记本白或香槟色供顾客选择。是能满足多方顾客需求、性价比极高的新一代产品。2、技术领先，稳定可靠?所有输出输入端口防静电、防电源冲击；提高抗干扰能力、防关机设计；PCB板进行了防霉、防腐处理，能适应各类恶劣环境。3、动态定义，应用灵活?1个外置优盘（EM或Mifare类型），2组W26插口，2组门磁输入，2组开门按键输入，2组熔断器输出，1组门铃插口和1组RS485通信插口。?可重新定义IO插口。如：W26插口可定义为W26标准输出或输入；熔断器可定向为门禁、电铃或报案输出；门磁可重定义为火灾讯号。?支持硬件的在线升级。4、汉英双语菜单，使用便捷?全中英文双语菜单界面，带背光；可显示刷卡人姓名和工号。?有公共短消息和个人短消息发布功能。?可设定16个报闹点，闹钟支持工作日选择。?带时钟修正参数，可确保实时钟长时间确切。?既可联网（最多255台），也可脱机使用。脱机时可通过鼠标完成设备参数的设置。

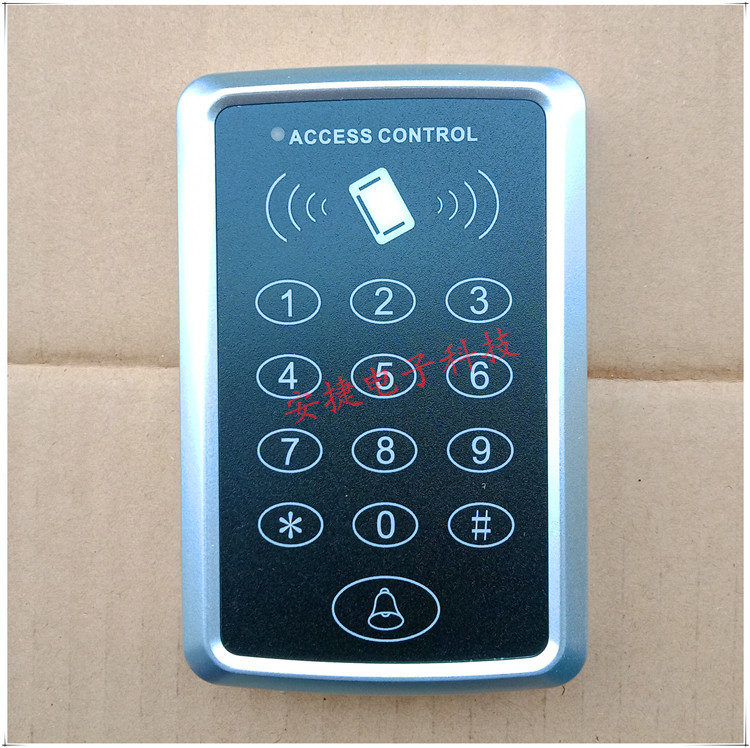

海珠新赛格电子城B3362档电话：020联系人：陈小妹15、专业门禁，功能强悍?管制门数：2门，标准维根26插口，可挂接HID、Motorola等世界著名优盘。?支持2500个持卡人，同时储存25000条刷卡和报案风波。?32个时间段/64个时间组/16个应用群组/8种节假日类型/卡片有效期/卡片密码（6位数字）。?硬件脱机做到两层防潜回（A.P.B）和联锁（一次只能有一扇门打开）。?可设定只密码步入、只刷卡步入和刷卡+密码步入，支持胁迫密码和超级密码步入。?任意门点的远程控制，多种报案风波功能：门开超时、门关超时、闯入报案、胁迫报案、防撬报案、火警等。二、主要技术参数海珠新赛格电子城B3362档电话：020联系人：陈小妹2三、外形结构说明11、LCD液晶显示2、指示灯3、键盘4、黑色上面罩5、读卡感应区6、门铃按键7、后盖板8、W26插口29、主插口10、RS458通信口11、门铃插口12、安装孔海珠新赛格电子城B3362档电话：020联系人：陈小妹3四、一体机快速索引12海珠新赛格电子城B3362档电话：020联系人：陈小妹43、主菜单索引：主菜单|—时钟管理||—设置时间||—误差校正|||—?无需调整|||—?每晚调快|||—?每晚调慢||||—报闹时间||—?闹钟01->|||—?开启闹钟|||—报闹时间|||—持续时间|||—闹铃礼拜—?礼拜日、?礼拜一…?礼拜六||。
||。||。||—?闹钟16->|（同上）|—卡片管理||—增加卡片||—修改卡片||—删除卡片||—系统设置||—设备机号||—背光模式—?关掉、?常开、?手动、?时区||—发音提示—?按键音、?闹铃音、?提示音||—通讯速度—?2400bps、?4800bps、?9600bps、?19200bps||—记录选项—?进门记录、?出门记录、?风波记录、?记满循环、?严禁相同、?容量预警、?5位卡号||—菜单密码||—资源统计||—清除系统||—软件升级||—门禁管理||—设置门1|||—权限设置||||—时段表—（时段0——时段31）||||—时区表—（时区0——时区63）||||—节假日||||—应用群组—（应用群组0——应用群组15）||||||—管制类型—?进出双管、?步入单管、?进管出任、?潜回联锁|||—进入形式—?只需刷卡、?只需密码、?卡加密码|||—门磁类型—?门磁常开、?门磁常闭、?火灾常开、?火灾常闭、?无效|||—开门按键—?常开、?常闭、?无效|||—开门时间|||—关门时间|||—首入常开—?开启首开、?关掉首开|||—胁迫密码|||—开门密码||||—设置门2||（同前面设置门1）||—复制1->2门||—复制2->1门||—端口设置||—继电器1—?锁具1、?锁具2、?警铃、?报案、?无效||—继电器2—?锁具1、?锁具2、?警铃、?报案、?无效||—W26插口1—?进门1、?出门1、?进门2、?出门2、?W26输出、?无效||—W26插口2—?进门1、?出门1、?进门2、?出门2、?W26输出、?无效||—本机读卡—?进门1、?出门1、?进门2、?出门2、?无效||—菜单语言—?繁体英文，?English海珠新赛格电子城B3362档电话：020联系人：陈小妹5常用按钮操作索引在初始态按下+（先按,短时间内再按），可步入菜单状态。
菜单是树形结构，在某一级菜单中，用键向下翻阅，键向上翻阅，选择条目，选中的条目反白显示（黑底黄字），按钮确定条目设置，键盘舍弃条目设置，并返回上级菜单。如3分钟内无任何操作，系统将手动退出菜单，步入初始界面。键向下翻阅选项；键向上翻阅选项；选择多选项或单选项；<*>退出选择多选项或单选项，并保存选择结果。开门密码或胁迫密码在初始态按下，屏幕提示输入密码，按—数字键输入密码，键盘确定输入。——适用于设置了卡加密码划卡&键入密码步入后，快速键入+，提示再划卡，键入新密码两次。成功！（缺省个人密码为：888888）海珠新赛格电子城B3362档电话：020联系人：陈小妹6第二章产品安装正确的安装是保证产品正常运行的前提，本章详尽表述一体机智能考勤机的硬件和软件的安装方式和步骤。一、拆封清单打开包装请仔细检测：一体机主机一台、软件光盘一张、连接插线五条厂家保留对以上配置进行更改的权力，恕不事先通知二、安装一体机1、一体机装配图：面罩安装固定孔面罩拆卸槽后盖板?，使系统复位。2、与管理笔记本联机一体机同时提供RS485联机形式，通信距离1200米，可用于单海珠新赛格电子城B3362档电话：020联系人：陈小妹7机、多机通信，须要RS232/RS422转换器与笔记本联接。
联接详情参见“附录A”。2.1单机使用：2.1.1RS485联接如图2-2，通过一体机考勤机的RS485口JP1或JP2联接时，须要RS232/RS422转换器。因为长距离导致较大的讯号耗损，应设置120Ω的终端内阻。JP4图2-2RS485单机联机2.2多机联网：联接如图2-3，多机联网是通过JP1和JP2的一进一出联接（JP1和JP2可以互换），如图最末端请联接120Ω的终端内阻。其总距离限制为1200米。转换器四、开机运行图2-3RS485多机联机海珠新赛格电子城B3362档电话：020联系人：陈小妹8将一体机接上电源，系统上电复位，在看到“嘟”的一声长鸣，系统开始自检，假如系统正常，屏幕步入初始界面。一体机进行菜单设置和与管理笔记本长时间不间断通信时都不接受打卡。海珠新赛格电子城B3362档电话：0209联系人：陈小妹第三章设置系统本章重点介绍一体机考勤机的系统的设置方式。要设置系统，可以通过本机按键，也可以通过运行一体机管理软件进行。一、时钟管理设置时间系统在经过长时间运行工作，时钟可能有误差，须要校正。（系统时间都是以24小时表示。
）设定的信息显示如下图：偏差校正此项用于对系统时钟的手动修正，已达到长时间运行，时钟误差较小的目的。?无需调整——不进行系统修正?每晚调快——进入显示如下图，输入修正值。?每晚调慢——进入显示如下图，输入修正值。海珠新赛格电子城B3362档电话：020联系人：陈小妹11用户最多可设置16个闹钟点（闹钟01——闹铃16），每位闹钟点包括如下四项：?开启闹钟——打勾表示开启，否则表示关掉。按<#>键进行循环触发。报闹时间——输入报闹时间持续时间——报闹的持续时间报闹礼拜——可选择一周那几天到报闹点报闹二、卡片管理对卡片的管理包括：降低、修改和删掉。降低卡片通过划卡获取卡号，假如要降低的卡片不在手边，按卡号获取后系统步入卡片权限分配界面，如图1群组——对应门1适用的应用群组2群组——对应门2适用的应用群组有效期——卡片在此日期后，所有权限失效。注意：新增卡片对应的缺省个人密码为“888888”，用户可通过鼠标独立更改，参见：个人密码更改。更改卡片：对系统中早已存在的卡片，可能须要对卡片的权限进行更改。步入后，跟以上降低卡片的步骤一样。删掉卡片：从系统中完全删掉一卡片。三、系统设置海珠新赛格电子城B3362档电话：020联系人：陈小妹12对系统参数进行设置设备机号在组成的RS485网路中，每台设备都要有一个惟一的编号，我们称为机号。
一体机支持0—254的机号。背光模式常闭——背光仍然关掉常开——背光始终开启手动——按键、打卡等风波发生时，开启背光。无风波发生时手动关掉背光时区——在设定时区内，背光开启发音提示按键音——每按一键，发“嘟”一声闹铃音——当报闹触发时，发音提示音——系统风波（如：外接卡头刷卡），发音通信速度一体机支持2400、4800、9600和19200四种通信码率。更能适应复杂环境的RS485联网通信。海珠新赛格电子城B3362档电话：020联系人：陈小妹13注意：当环境干扰大，通信线材不标准等诱因引起通信时好时坏，可减少码率记录选项进门记录——记录进门刷卡出门记录——记录出门刷卡风波记录——包括软件开门记录、密码开门记录、闯入报案记录、火警报案记录、按钮开门记录、胁迫密码记录、清除报案记录等记满循环——在抵达记录容限后，将覆盖最老的记录容量预警——选择后可触发，如下界面：5位卡号——缺省不选，读取卡片8位卡号；选择读取卡片5位卡号菜单密码设置步入主菜单的密码，密码最多为6位数字。步入后如右图：首先要输入旧密码，正确后，在输入两次新密码，方可更改密码成功。要取消密码，新密码输入为空即可。
当按错键时，可用<*>去除一位，<#>确认输入。注意：即将使用时，建议筹建密码。（出厂菜单密码为空）资源统计显示风波记录数和注册卡片数及占用的储存容量清理系统可以分别消除三类数据：系统设置、注册卡片、事件记录海珠新赛格电子城B3362档电话：020联系人：陈小妹14按照须要进行清理。按确认去除，按取消清理。软件升级一体机支持硬件在线升级。步骤如下：1、一体机通信口通过RS485/RS232转换器与笔记本相联接。2、一体机步入升级等待状态，菜单操作：系统设置->软件升级笔记本上安装“JSUpData硬件升级工具”。运行JSUpData.exe，通信口选择正确的并口，码率19200，升级文件选择厂家提供的xxxxx.upd升级文件，按“运行”。升级开始，进度条指示升级过程，请一定不要中断此过程。升级完成后终端机会手动重启。四、门禁管理一体机支持两门门禁控制海珠新赛格电子城B3362档电话：020联系人：陈小妹151权限设置时段表——支持32个时段，如图时区表——支持64个时区，如图节假日——可预设一年的假日权限类型，如图应用群组——支持16个应用群组，在卡片管理中提到的群组，就是在此设置。
权限结构详情见：附表B权限示意管制类型进出双管——进门和出门都严格依照权限管制进门单管——进门严格依照权限管制，出门卡头无效进管出任——进门严格依照权限管制，出门只要读卡就有效潜回联锁——只有划卡进门后，出门划卡才有效，详情见：附表C潜回联锁示意步入方法只需划卡——验证卡片权限。只需密码——键入指定的开门密码或胁迫密码，方可步入。卡加密码——除了验证卡片权限，还要键入个人密码进行验证。门磁类型门磁常开——信号对地短接，表示有门磁讯号，门被打开。门磁常闭——信号对地开路，表示有门磁讯号，门被打开。火灾常开——信号对地短接，表示有火灾讯号，触发报案。火灾常闭——信号对地开路，表示有火灾讯号，触发报案。无效——信号无效。开门按键常开——??号对地短接，表示开门按键按下。海珠新赛格电子城B3362档电话：020联系人：陈小妹16常闭——信号对地开路，表示开门按键按下无效——信号无效开门时间正常步入时，锁具开启的时间。如在此段时间内，如测量到门磁开门讯号，控制器立即关掉锁具；否则要等到开门时间到控制器才关掉锁具。关门时间此时间为门打开步入后，到门关的时间。即系统测量门磁开门讯号到门磁关门讯号的这段时间，叫关门时间。
假如关门时间超过设定值，系统将报案，提示用户关门。注意：只有安装了门磁，上述功能有效。首入常开在设定首入群组的管制时间内，如有一次正常有效的开门，守门员保持始终开启，直至管制时间结束，门重新关掉。诸如：用于鞋厂单位的房门设置，下班时间开启，上班后关掉。胁迫密码当遭到坏人掳走，通过按此密码开门，系统形成胁迫风波记录，监控笔记本能显示下来。假如设置为空，此密码无效。开门密码此密码可用于正常直接开门。假如设置为空，此密码无效。设置门2方式如上复制1->2门海珠新赛格电子城B3362档电话：020联系人：陈小妹17把门1的所有设置复制到门2复制2->1门把门2的所有设置复制到门1五、端口设置用户可依照实际应用须要，合理配置系统提供的插口：继电气、W26维更插口和本机读卡。熔断器1锁具1——与门1的电锁控制联动锁具2——与门2的电锁控制联动警铃——与闹钟报闹控制联动报案——与报案风波联动（如：非法闯进等）无效——信号无效熔断器2：同上W26插口1进门1——此插口挂接标准W26读头，控制门1进门出门1——此插口挂接标准W26读头，控制门1出门进门2——此插口挂接标准W26读头，控制门2进门出门2——此插口挂接标准W26读头，控制门2出门W26输出——将本机读卡以标准W26输出，因而可将一体机作为卡海珠新赛格电子城B3362档电话：020联系人：陈小妹18头使用。
无效——信号无效W26插口1同上本机读卡除没有W26输出外，与W26插口1、2选项相同。六、菜单语言提供繁体英文和法文两种语言选择七、短消息用户可将一些简略的文字信息（100个汉字或200个中文字母）发布到一体机的LCD屏幕上，例如：公司的通知、广告等。系统将短消息显示在屏幕下部，假如一行显示不下，手动滚动显示。短消息分为公共消息和个人消息，一旦发布时间有效，公共消息都会手动显示在屏幕上，个人消息只有指定卡片划卡后才开始显示。注意：短消息的发布只能由管理笔记本下发。八、姓名和工号职工的姓名和工号是通过管理笔记本下发到考勤机内。职工的姓名最多为8个英语字或4个中文字；职工的工号最多可为11个英语和数字。注意：一体机只能由管理笔记本下发的姓名和工号海珠新赛格电子城B3362档电话：020联系人：陈小妹19附表A插口和扩充讯号防拆卸开关液晶对比度20海珠新赛格电子城B3362档电话：020联系人：陈小妹21W26输出W26输出接下一台一体机海珠新赛格电子城B3362档电话：020联系人：陈小妹22附表B权限示意设置步骤：1、设置时段表>>设置时区表>>设置节假日>>设置应用??组00——152、卡片管理->降低卡片或更改卡片，设置给卡使用的有效期和分配两扇门相应的应用群组海珠新赛格电子城B3362档电话：020联系人：陈小妹23附表C潜回联锁示意要求1：只有刷卡步入的人员，刷卡能够容许出去设置步骤：1、端口设置->W26插口1设置为进门1->W26插口2设置为出门12、设置门1->管制类型设置为潜回联锁要求2：某停车场有入口、出口各一个，出入都要刷卡，但一定要限制未从入口刷卡步入的汽车出停车场。
设置步骤：1、端口设置->W26插口1设置为进门1->W26插口2设置为进门22、设置门1->管制类型设置为潜回联锁3、设置门2->管制类型设置为潜回联锁海珠新赛格电子城B3362档电话：020联系人：陈小妹24沿此虚线剪一体机服务质保卡海珠新赛格电子城B3362档电话：020联系人：陈小妹25
