1、1第七章 外围设备返回2第七章 外围设备l 外围设备概述l 磁盘储存设备l 磁盘储存设备的技术发展l 磁带储存设备l 显示设备l 输入设备和复印设备37.1外围设备概述外围设备的功能是在计算机和其他机器之间，以及计算机与用户之间提供联系。由于外围设备的地位越来越重要，主要介绍以下内容：l 硬磁盘、可移动磁盘、磁带和光碟。47.1外围设备概述一、外围设备的通常功能外围设备的功能是在计算机和其他机器之间，以及计算机与用户之间提供联系。二、外围设备（磁盘）基本组成(1) 存储介质，它具有保存信息的数学特点。例如c盘就是一个储存介质的事例，它是用记录在盘上的磁化元表示信息。 (2) 驱动装置，它用于移
2、动储存介质。例如，磁盘设备中，驱动装置用于转动c盘并进行定位。 (3)控制电路，它向储存介质发送数据或从储存介质接受数据。例如，磁盘读出时，控制电路把盘上用磁化元方式表示的信息转换成计算机所须要的联通号，并把这种讯号用线缆献给计算机主机。 57.1外围设备概述三、外围设备的分类一个计算机系统配备什么样的外围设备，是依据实际须要来决定的。如下图所示出了计算机的五大类外围设备，这只是一个典型化了的计算机环境。 677.2c盘储存设备一、磁记录原理l 计算机的外存储器又称磁表面储存设备。所谓磁表面储存，是用个别磁性材料薄薄地涂在金属铝或塑胶表面作载磁极来储存信息。磁盘存储器、磁带存储器均属于磁表面存
3、储器。磁表面存储器的优点： 存储容量大，位价钱低； 记录介质可以重复使用； 记录信息可以常年保存而不遗失，甚至可以脱机存档； 非破坏性读出，读出时不需要再生信息。当然，磁表面存储器也有缺点，主要是存取速度较慢，机械结构复杂，对工作环境要求较高。l 磁表面存储器因为存储容量大，位成本低，在计算机系统中作为辅助大容量存储器使用，用以储存系统软件、大型文件、数据库等大量程序与数据信息。87.2c盘储存设备二、磁盘的组成和分类1、磁盘的组成：见图l 写入时，将计算机并行送来的数据取至并串变换寄存器，变为串行数据，然后一位一位地由写电压驱动器作功率放大并加到写盘片线圈上形成电压，从而在硬碟磁层上产生按位
4、的磁化储存元。读出时，当记录介质相对盘片运动时，位磁化存储元产生的空间磁场在读盘片线圈中形成感应电势，此读出信息经放大检查就可还原成原先存入的数据。由于数据是一位一位串行读出的，故要送至串 并变换寄存器变换为并行数据，再并行送至计算机。97.2c盘储存设备l 硬磁盘按硬碟结构，分成可换盘片式与固定盘片式两种；磁头也分为可联通盘片和固定盘片两种。 可联通盘片固定硬碟的磁盘机的特征是一片或一组硬碟固定在主轴上计算机组成原理白中pdf，盘片不可更换。盘片每面只有一个盘片，存取数据时盘片沿大盘径向联通。可联通盘片可换硬碟的磁盘机：盘片可以更换，磁头可沿大盘径向联通。优点是硬碟可以脱机保存，同种机型的硬碟具有互换性。 固定盘片

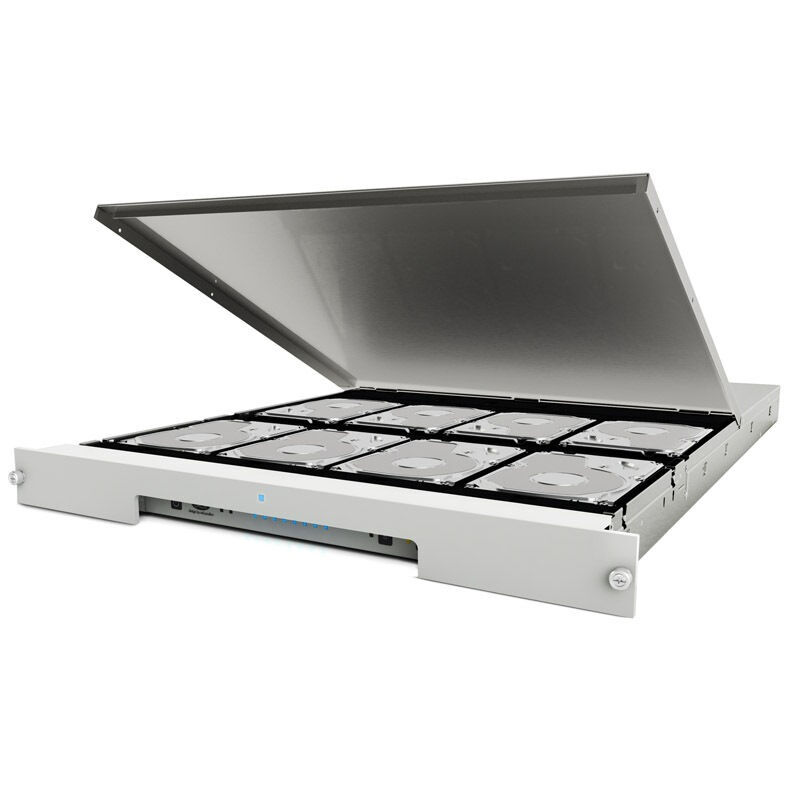

5、磁盘机特征是盘片位置固定，磁盘的每一个扇区对应一个盘片，盘片不可更换。优点是存取速度快，省去盘片找道时间，缺点是结构复杂。l 温彻斯特磁盘机简称温盘，是一种采用先进技术研发的可联通盘片固定硬碟的c盘机。它是一种密封组合式的硬磁盘，即盘片、盘片、电机等驱动部件乃至读写电路等组装成一个不可随便拆卸的整体。工作时，高速旋转在大盘上产生的气垫将盘片平稳浮起。优点是防尘性能好，可靠性高，对使用环境要求不高，成为最有代表性的硬c盘存储器。而普通的硬磁盘要求具有超净环境，只能用于小型计算机中。107.2c盘储存设备三、磁盘驱动器和控制器l 磁盘驱动器是一种精密的电子和机械装置计算机组成原理白中pdf，因此各部件的加工安装有严格的技术要求。对温盘驱动器，还要求在超净环境下组装。各类磁盘驱动器的具体结构似乎有差异，但基本结构相同，主要由定位驱动系统、主轴系统和数据转换系统组成。如下图是磁盘驱动器外观和结构示意图。
