名门峰尚一期太阳能光热系统运行管理制度（试行）建设单位：江西时利和置业有限公司施工单位：新余市志诚新能源有限公司太阳能厂家：江苏光芒厨卫太阳能科技有限公司光芒太阳能热水工程运行管理制度使用说明书―――――――――――――――――――――――――――81、BDF—2型工程专家太阳能热水系统控制柜使用指南――――――――――82、控制原理――――――――――――――――――――――――――――93、主要性能指标――――――――――――――――――――――――――114、操作显示器―――――――――――――――――――――――――――115、本机显示和操作―――――――――――――――――――――――――126、电器联接图―――――――――――――――――――――――――――137、用户设置――――――――――――――――――――――――――――148、高级设置――――――――――――――――――――――――――――149、调试设置――――――――――――――――――――――――――――1610、几点提醒――――――――――――――――――――――――――――1811、应用举例――――――――――――――――――――――――――――1812、故障现象及简单排除―――――――――――――――――――――――1913、售后服务承诺――――――――――――――――――――――――――20光芒太阳能热水工程运行管理制度用户告知书亲爱的房主：您好！欢迎使用光芒太阳能集中供暖水系统，用户可依照自己须要自主选用该系统。
（一）、注意事项因为考虑太阳能的借助和安装，采用的集中集热-集中供热的借助方法，所有外墙早已安装了太阳能集热、储热及供水设备。为保证系统的正常运行及冷水供应，屋面上不容许再安装独立的太阳能热水器或其他类似产品。由于太阳能集中供热系统须要定期检修，或者在不开启辅助能源的情况下，无法做到全年随时都可供应固定体温的生活冷水，为保证您使用冷水的稳定性，要求住户在自家安装备用热水器（电热水器或则燃气热水器），感谢您的配合！家用热水器与太阳能热水系统接入法见右图所示：注：在使用太阳能冷水时，开启球阀1，关闭球阀2；在使用自备热水器时关掉球阀1，开启球阀（二）、运行费用测算1、开启辅助能源，全天候供应生活冷水加热方式电热水器燃气热水器太阳能（夏太阳能（春夏季：10、11、月份）太阳能（冬季：12～下年月份）燃烧种类电能天然气空气能+太阳危险性短路爆燃3600KJ/Kwh16742KJ/m3600KJ/Kwh3600KJ/Kwh3600KJ/Kwh供热气温5050505050空气源平均效率0.950.8燃料价0.6元/Kwh3.6Kwh0.6Kwh0.6Kwh每斤水需用燃料48.9Kwh13.313.1Kwh17.4Kwh29Kwh每斤水需用燃料费用29.34设备保养费0.1每斤自来水总价1.96平均每斤冷水成本31.41.78元/吨，外加10%系统自来水耗损，即1.78*1.1=1.96元/吨。
（包括废水费用0.062、以上核算冷水总价按照实际用水量及每年实际运行情况进行调整。3、以上核算冷水总价不包括设备摊销及更新费。2、不开启辅助能源，随天气状况供应生活冷水光芒太阳能热水工程运行管理制度加热方式太阳能（夏季：月份）太阳能（春夏季：10、11、4～6月份）太阳能（冬季：12～下月份）供水气温505050每吨水需用运行费用0.50.5人工费2.0设备保养费0.8每斤自来水总价1.96平均每斤冷水成本5.25.25.2每日可供应生活冷水占总设计水量的比列80%60%301.78元/吨，外加10%系统自来水耗损，即1.78*1.1=1.96元/吨。（包括废水费用0.062、以上核算冷水总价不包括设备摊销及更新费。（三）、参考收费价1、开启辅助能源，全天候供应生活冷水现行市政供应生活冷水每斤收费为25.元/吨~35.0元/吨不等，根据上表剖析太阳能热水系统（空气源辅助）运行成本费用，外加管理费用及设备耗损费，每吨冷水的参考收费标准为：夏季（7~9月份）：12.56春夏季（3~6、10、11月份）：15.26月份）：22.16对于使用电热水器的住户来说，每吨冷水可节省燃料费用11.93~18.84对于使用燃气热水器的住户来说，每吨冷水可节省燃料费用6.85~9.55元。
而且省去设备投资及后期热水器的使用管理费用。光芒太阳能热水工程运行管理制度2、不开启辅助能源，随天气状况供应生活冷水不开启辅助能源的前提下，每吨冷水收费（全年）5.53、辅助能源的开启时间关于辅助能源的开启应以太阳能热水系统供应的范围为单位，具体开启时间由房东及冷水使用率决定。热水收费标准参考上述参考值。在住宅刚开始入住时，物业公司可咨询住户是否开启系统，得到住户同意后开启冷水系统，但是不启动辅助能源，收费根据不开启辅助能源的收费标准。根据不同季节太阳能系统在没有辅助能源的前提下每日供水量所占系统总设计供水量的比列，当每日冷水供水量达到或则接近此比列时（即冬季：80%；春夏季：60%;冬季：30%）可由物业公司再度咨询住户，或者由房东向物业公司提出申请，双方协定是否开启辅助能源，在取得住户同意后，由物业公司开启系统辅助，改为全天候供应生活冷水，收费标准参考各季节开启辅助能源的收费价。物业公司有权力和义务对每月或则每季度的冷水使用情况进行公示，以便住户对是否开启辅助能源的抉择。在任何条件下，如住户和物业公司未达成开启辅助能源的合同，则不开启辅助能源，热水供应不足或则不及时由房东自行解决。
（四）、收费形式总供热管道经过水井内电表后入户每月物业公司抄表计量，业主到物业公司收取冷水电费，未能按量交费，物业公司将关掉冷水供应，待交费后再开启。（五）、运行管理太阳能热水系统所需水电由每栋楼的水电主接入口供应，相应费用由物业公司承当。物业公司同时负责设备的检修，在设备修理期间有义务关掉主供热管道并提早告知住户。光芒太阳能热水工程运行管理制度（六）、控制器操作安全指导及安全规则在安装及使用设备前，请详尽阅读以下所列的安全规则和警告。本设备有危险电流，并控制危险的旋转机件。请按本说明书的规定进行操只有合格的专业人员容许操作本设备。并且在使用之前，需要熟悉所有的安全说明和安装操作方法。设备须要安全的供电电源，且设备必须接地。禁止将本设备安装在有振动、电磁干扰、潮湿或污染的环境中，如烟尘及腐蚀性氨气。本设备只能按制造商规定的用途使用，未授权的更改或使用非本制造商所转卖或推荐的零配件会引起对设备的破坏。所有接线必须按本说明给出的电路图进行接线，接线错误会导致设备本身及可能的被控制系统的毁坏。所有对设备内部控制电路的调整或修改必须与我公司协商，否则我公司不承当任何可能的后果。光芒太阳能热水工程运行管理制度太阳能热水系统使用说明书1、BDF—2 型工程专家太阳能热水系统控制柜使用指南： 1.1 概述 BDF—2 控制柜基本包含了BDF 远程控制柜的所有功能，并在其基础上降低了主机面板显 示和主机自动操作功能，去掉了9V 电动阀输出口降低了第二机动输出，使输出功能模块化， 可进行模块式拼接，能完成难度更大的输出控制任务，为用户降低了可选性。

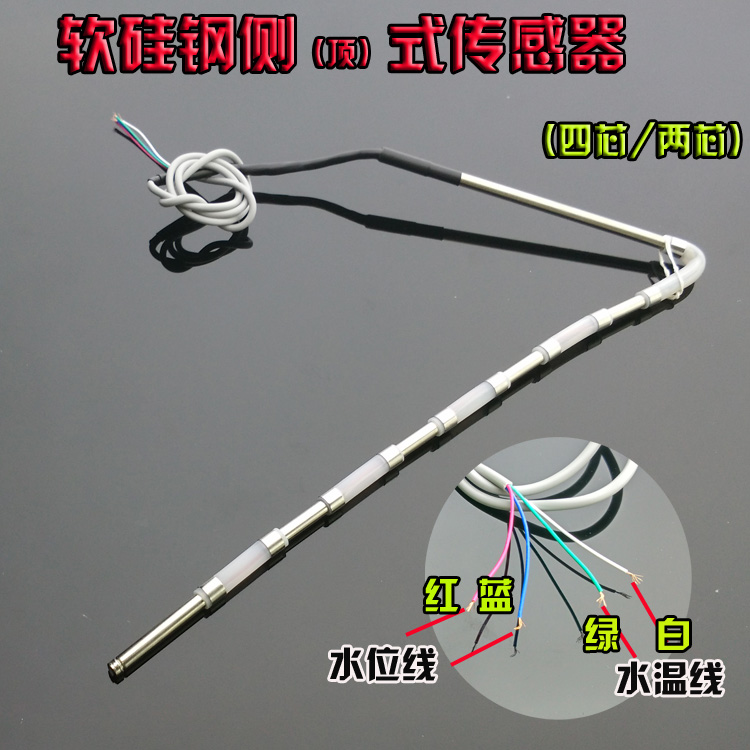

控制柜最多可 选择4 支传感作为输入，其中仅2 号传感器固定用于测量集热器体温，其它传感均可灵活 设置，一般情况下1 号水位水温传感器用于用户水箱，3 号传感可拿来测量须要控制的另 一个水箱或供暖水管线的气温和水位，4 号传感随机定义降低灵活性，即系统传感总量 可选择，1、3、4 号传感器的位置和作用也可以由工程设计者自定义。控制柜共有6 个输出；5 个220V10A，输出端分别可驱动集热器循环泵、热水管线循环泵（增压）、上水电磁阀（同时 可接自来水增压泵）以及机动1、机动2 输出；1 个电加热功率控制（机箱内可扩充为380V 30KW、380V 60KW），控制柜主机安装位置毋须考虑值勤管理位置，可安装到水箱附近，既 省去大功率电缆线往返联接又不影响美观。操作显示功能不仅在主机面板上可进行外，还可以 远程控制，采用RS485 远程通信技术，小巧精致的操作显示器与主机之间用4 芯强电导线连 接，根据须要一台主机一路可挂接多个操作显示器，弱电讯号线可接住户要求联接到任何位 置，最远距离可达 500 米，若布明线，操作显示器可安装在 86 型暗盒上。工程调试时可将 一只操作显示器领到屋顶现场，边操作边对照检测，一人就可以完成工程全部调试工作，同 光芒太阳能热水工程运行管理制度 样工程修理时也很方便。
操作显示模式全部采用英文菜单，液晶显示。现场调试基本可以不用说明书，最大程度便捷了工程的施工和住户使用管理。主机面板增设了数码显示屏，可观 察所有水位和湿度，能指示所有的输出开关状态和功能设置状态，并可进行自动开关。 2、控制原理 2.1、水位控制“电磁阀”端子可接220V 电磁阀 可选择手动上水、定时上水、定温上水、智能上水和自动上水。 自动上水是每每水位高于某值时，过一段时间手动上水到满水位。 定时上水是每晚某时刻手动开阀上水到满水位。 定温上水是当气温达到某值手动上水，低于某值手动关掉，直到满水位，温度可以受控 于任一个传感室温。当水位高于与手动上水的最低水位值时，不管有没有气温也上水到最 低水位。 智能上水份三个阶段，一是一直保持与手动上水相同值的最低水位，任何时侯达不到最 低水位则立刻修护到该水位；二是有威海时采用与定温上水设置完全相同的形式修护降低水 量，直到水满；三是先要求用户预置一个用水高峰时间，在这个时间前有若干个时间检查点， 若到某一个时间检查点达不到应有水量，在保证最低温度情况下逼迫上水并开启电加热以达 到此刻应有冷水量和湿度，然后各自关掉，到下一个时间检查点重复以上过程，此间，如日 照转好，定温上水仍可执行，最后在规定的用水高峰前储满水箱。
此方法通常与恒温电加热 配合使用，可在保证24 小时供水水的同时充分利用太阳能，还可省去电加热恒温水箱。 2.2 温差循环“循环泵”端子联接220V 集热循环泵 温差循环通常指2 号）传感器（集热器与水箱）之间的正温差达到某值时手动开启温差循环泵，低于某值时停止。温差也可以规定为2 号传感对其它任一个传感 的温差。循环泵还可定时间断掉启用作夏季防寒。第二、第三温差循环分别由两个机动输出 控制，可选择任意两个传感之间的温差及循环开始值和关掉值。因此，一台主机可以分别 控制3 个不同性质的温差循环泵。 2.3、辅助加热 辅助加热可选择恒温加热、定时加热和自动加热，还可以同时选择谷电加热。不论何种加 热形式，当气温达到预设气温时都手动关掉。恒温加热是当温度高于某值开，高于某值关， 始终保持恒定体温。定时加热是每晚某一时刻定时开一次电加热，当气温达到时关掉。谷电 加热即夜晚定时开启电加热并修护到非常设定的谷电加热水位，加热到预定气温或规定时间 光芒太阳能热水工程运行管理制度 １０ 为止。 不用电加热时可将输出端口用于控制其它辅助加热的设施如热水锅炉的泵阀等。还可同时 选择夜晚谷电加热功能。
2.4、供热水和管线循环 供热水和管线循环由“管道泵”输出控制。 管道循环有多种工作方式可供选择： 定时供热：每天可分三个时段定时供水水或定时增压。（选择该功能后所有自动健将被锁 自动增压：热水管高档水位一旦上涨可立刻开泵增压。自动保温：管道气温增加手动开泵循环，此功能也可用于防寒。 根据须要亦可进行间断定时循环。 2.5、机动1 输出 机动输出1 是为降低使用灵活性非常增设的，可进行温控、控水、温差循环等动作，还有每 天一个时段定时开关。动作可选择受控于任意一个传感的体温或水位，作开关泵阀等动作。 如选择机动1 用于温控，先选择机动1 控温受控于某一个传感体温，然后可选择低开高关 （动作结果应为加温）或高开低关（动作结果应为降温）。如想将机动 温形式一样，可对某水位进行上升或升高的控制。机动输出不仅可用于温控控水外，还可进行温差循环，可任选两个传感的气温之差作为动作的控制信号。一般情况下，机动输出的 控温、控水、温差循环三个功能只能选用一个，以免功能交叉互相拆台，但定时功能通常可 以复合使用。机动输出还有代替备用功能，当某一路输出受损，可用机动来代替该功能，此 时控制条件不需要重设置，机动自身功能消失，完全成了另一个输出的替身，例如用机动1 替代集热输出后，只需将集热泵真接连到机动1 端口上即可。
有时为了降低驱动功率，可用 机动1 替代某功能，机动输出与被取代输出同时开关，驱动功率加强。 2.6、机动2 输出 机动2 输出的控制条件和功能与机动1 完全一样，也有自己的输出端口，与机动1 不同的 是，机动的结果（开或关）还可以拿来与其它5 个输出（上水、温差循环、管道循环、电加 热、机动1）进行组合，增加它们原先的功能开启的条件或对原功能降低某一个限制条件。 每一个输出都可和机动 进行“与”、“或”关系的组合，也可选择无关，“与”———当某输出功能自身开启条件已满足时，还要看机动2 的开启条件是否满足，只有两个开启条件同 时满足才开启，只要有一个开启条件不满足即关掉，选择“与”就是给原功能设置一个或几 光芒太阳能热水工程运行管理制度 １１ 个限制条件。“或”——某输出功能自身开启条件和机动 的开启条件只要有一个满足即可开启，两个开启条件都不满足才关掉，选择“或”就是为原功能降低一个或多个开启条件。 “无关”——该输出与机动2 的开关状态无关。这种结构产生模块式拼接，可以为每一个输 出设置限制条款或降低开启条件，从而大大扩充了原有功能，使得适应性有了很大的提升。 3、主要性能指标 水位传感器测量高度 最长2.5m 水位显示 0—100 分辨率3mm 温度显示 0—992 控制柜规格 400 宽520 高200 厚（mm） （30KW） 500 宽740 高260 厚（mm） （60KW） 基本配置 控制柜一台，操作显示器一只，１号温度水位传感器一支，２号温度传感器 4、操作显示器显示采用液晶英文显示，常态下显示1 号传感水位、水温各电 加热、管道增压泵（供热水）、上水开关状态及时间等用户需了解的信息，按上下键可以转 换显示查看所有水位、温度信息以及各泵阀的开关状态和主要功能设置情况。
常态显示：水位、温度、上水、辅助加热、管道泵开关、时间，下在上水以动漫表示。 转换显示后第二屏显示：上水程序：自动上水或定时上水、定温上水、智能上水、手动上 水。辅助加热：恒温或定时、手动，集热泵状态：开（停），集热器气温：** 第三屏显示：第三室温（3 号传感）：**，第三水位（3 号传感）：**。第四气温（4 号传感）：**，第四水位（4 号传感）：**。 第四屏显示：谷电加热：有（无），机动输出：开（停），冬季防寒：有（无），定时供热： 光芒太阳能热水工程运行管理制度 １２ 操作显示器规格：120*120*16mm安装孔距离：60mm 上水、电加热、集热和增压4 键为自动操作按键。按一次开启键面文字所示功能，再按一 次关掉。 设置、上下、确认4 键为功能设置键。有关设置见下页。 如需重新启动或消除误动作可按复位键。 **进行个别中级设置和调试设置的项目，需按复位键重新启动后才有效。 如设置停水人工恢复，来电后亦须按复位键恢复正常，复位不会清理已设置的内容。 一个主机可串挂多只操作显示器，每只操作显示器的设置和自动按钮均有效且不会互相干 5、本机显示和操作控制柜面板有操作和显示功能，两个数字窗口常态时显示传感1 的气温和水位，用转换 键可进行窗口显示转换，转换后依次显示传感2、3、4 的气温和水位，显示不同的传感 温度和水位时窗口以小数点个数分辨---显示常态即传感 时一个小数点，两个小数点表示窗口显示传感2，三个小数点显示传感3，四个小数点显示传感4. 面板上共有5 个自动功能键，分别为（集热）循环、（辅助）加热、管道（循环）、上水和 机动的自动键盘，在各自功能未被限制时自动有效。
每个键盘上方各有一个工作指示灯，指示其相应功能 的开关状态。 按键和指示灯上方的透明字显示功能设置情况：如辅助加热上方的透明字“定时”里面的 红灯泛白，则表示系统设置在定时加热状态。 因而能直接观察到系统的设置状态。 6、电器联接图（见插图） 光芒太阳能热水工程运行管理制度 １３ 光芒太阳能热水工程运行管理制度 １４ 7、用户设置 按设置键步入用户设置，屏幕显示设置项目和内容；按上下键选择项目，再按一次设置键 可设置当前项目:在可设置的数值或“”上出现一个方框，此时按上、下键可以改变数值 或联通，调整好数值或选好“”的位置后按确认键确认后方框消失有效，同时退回到上一 级菜单，再按一次确认键退出设置状态。如果在一个设置项目中有多个数据或“”，设置 好一个数据后按一次设置键可将方框移到下一个数据上，待该项目全部设置完一次确认即 7.1、自动关水水位设置不管上水是手动还是自动，高于该水位手动关阀。 7.2、电加热手动关掉气温设置 不管电加热采用哪些方法，水温达到该气温将手动关掉。 7.3、电加热状态选择 恒温、定时、手动可选其二。 7.4、可选择谷电加热开或关。 7.5、防冻循环 可选择防寒循环开或关。
冬天防寒期间选择开，其它时期选择关。 7.6、时间校正。 可依次调整年、月、日、时、分。 8、高级设置 在非设置状态时依次按“确认—上—下—确认”，进入中级设置。 高级设置序号前有**。高级设置的内容与系统结构有关，工程结构确定后，高级设置也已基 本确定，以后调试维护人员在末熟悉整个系统运行原理前不应轻易改变中级设置。 高级设置的大部分内容是有关传感的配置和作用。 进入后设置操作与用户设置相同。 8.1、按系统实际使用情况选择传感配置 选择1，只用1 号传感； 选择1+2，可用1 号传感；选择1+2+3，可用1、2、3 号传感； 选择1+2+3+4，可用四支传感。 光芒太阳能热水工程运行管理制度 １５ 8.2、主水箱（1 号传感）0 水位确认：按提示将水箱内水放完或将8.2.1 号传感完全拔 出海面后按“确认”键，即约定此时水位为0 水位。（注意步入此条后，必须按一次“设置” 键出现方框后确认才有效。） 8.2.2（因水位传感器宽度和水箱高度各不相同，为了让主机和传感产生确切的对应关系， 必须约定(校准)0 水位和满水位。） 8.3、主水箱满水位确认：按提示将水箱内水加满并确认。
此时水位即满水位，退出设置后 水位将显示100（99）。（如进行快速设置，将传感拔出或没入水箱来设置水位，每次动作 后应过二分钟以上，待测量数据稳定后再确认方有效。） 8.4、3 号传感0 水位确认：将另一水箱（或管线）内水放完或将3 号传感拔出后确认。 8.5、3 号传感满水位确认：将另一水箱（或管线）内水加满或将3 号传感没入水底后确 号传感或3号传感无水位功能时无需设置。） 8.6、4 号传感0 水位确认：将4 号传感拔出水后确认。 8.7、4 号传感满水位确认：将4 号传感没入水底后确认。（无4 号传感或4 号传感 无水位功能时无需设置。） 8.8、室温上水气温受控于1----4 号传感气温之一可选。 8.9、上水输出受控于1、3、4 号传感水位之一可选。 8.10、集热循环温差指：2 号传感与1 号传感之间温差或2 号之间温差可选择。8.11、电加热时气温受1 号传感或3 号传感湿度控制可选择。 8.12、电加热保护水位取决于1 号传感或3 号传感水位可选择。 8.13、管道泵作管线保温用时受3 号传感或4 号传感湿度控制选择。
8.14、管道泵作管线增压用时受3 号传感或4 号传感水位控制选择。 8.15、机动1 输出作温控用时受1 号或则2、3、4 号传感其中之一的湿度控制可选，在机 动输出不代替其它输出时有效。 8.16、机动1 号传感水位控制可选择，在机动输出不代替其它输出时有效。 8.17、机动2 输出作温控用时受1 号或则2、3、4 号传感其中之一的湿度控制可选，在机 动输出不代替其它输出时有效。 8.18、机动输出作控水时受1 号传感水位控制可选择，在机动输出不代替其光芒太阳能热水工程运行管理制度 １６ 它输出时有效。 8.19、温差循环和机动2 的关系“与”、“或”、“无关”可选择。 8.20、上水输出和机动2 的关系“与”、“或”、“无关”可选择。 8.21、电加热和机动2 的关系“与”、“或”、“无关”可选择。 8.22、管道循环和机动2 的关系“与”、“或”、“无关”可选择。
