1、单管上下水安装示意图

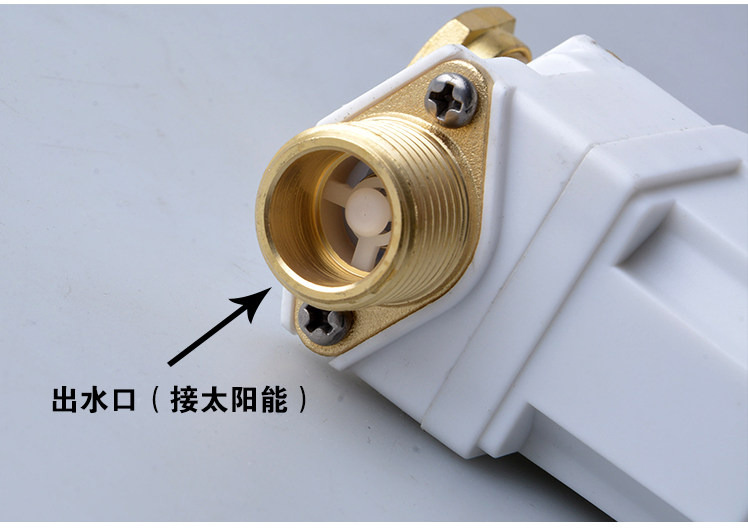

下图为自动控制的安装方式，如果采用自动控制，“上水阀”更换为“电磁阀”即可，注意电磁阀进出水方向。
2、双管上下水安装示意图
下图为自动控制的安装方式，如果采用自动控制，“上水阀”更换为“电磁阀”即可，注意电磁阀进出水方向。
扩展资料
太阳能热水器是将热水先步入蓄热水箱，然后通过集热器将热量输送到保温水箱。蓄热水箱与室外冷、热水管道相连，使整套系统产生一个闭合的支路。设计合理、连接正确的太阳能管线对太阳能系统是否能达到最佳工作状态至关重要。太阳能管线必须做保温处理，北方寒冷地区须要在管线外壁铺装伴热带，以保证用户在严寒夏季也能用上太阳能冷水。
家用太阳能热水器一般按自然循环形式工作，没有外在的动力。真空管式太阳能热水器为直插式结构，热水通过重力作用提供动力。平板式太阳能热水器通过自来水的压力（称为顶水）提供动力。而太阳能集中供热系统均采用泵循环。由于太阳能热水器集热面积不大，考虑到热能损失，一般不采用管线循环。
