高速公路视频监控系统太阳能供电解决方案1、整套太阳能供电系统必要部件介绍：太阳能供电系统由太阳能电池组件、太阳能控制器、蓄电池（组）组成。如输出电源为交流220V或110V，还须要配置逆变器。各部份的作用为：（一）太阳能电池组件：太阳能电池组件是太阳能供电系统中的核心部份，也是太阳能供电系统中价值最高的部份。其作用是将太阳的幅射能量转换为电能，或送往蓄电池中储存上去，或促进负载工作。太阳能电池组件的质量和成本将直接决定整个系统的质量和成本。（二）太阳能控制器：太阳能控制器的作用是控制整个系统的工作状态，并对蓄电池起到过充电保护、过放电保护的作用。在温差较大的地方，合格的控制器还应具备气温补偿的功能。其他附加功能如光控开关、时控开关都应该是控制器的可选项。（三）蓄电池：一般为铅酸电池，小微型系统中，也可用镍氢电池、镍镉电池或锂电池。其作用是在有光照时将太阳能电池组件所供出的电能存储上去，到须要的时侯再释放下来。（四）逆变器：在好多场合，都须要提供220VAC、110VAC的交流电源。由于太阳能的直接输出通常都是12VDC、24VDC、48VDC。为能向220VAC的家电提供电能，需要将太阳能供电系统所供出的直流电能转换成交流电能，因此须要使用DC-AC逆变器。
在个别场合，需要使用多种电流的负载时，也要用到DC-DC逆变器，如将24VDC的电能转换成5VDC的电能（注意，不是简单的降糖）。原理图如下：2、太阳能供电系统的设计须要考虑如下诱因：Q1、太阳能供电系统在那个地区使用？该地日光幅射情况怎样？Q2、系统的负载功率多大？Q3、系统的输出电流是多少，直流还是交流？Q4、系统每晚须要工作多少小时？Q5、如遇见没有日光照射的寒潮天气，系统需连续供电多少天？Q6、负载的情况，纯电阻性、电容性还是电感性，启动电压多大？Q7、系统需求的数目，数量越大，发电成本会增加。3、技术方案与报价负载工作电流和频度：DC24V监控系统用太阳能，AC220V50Hz两路输出系统工作经度：按经度40度设计全年泰安时间：2000-3000小时太阳能电池组件：选用多晶硅太阳能电池组件，设计使用寿命25年，峰值功率设计为900Wp，采用单体组件尺寸采用12V90W电瓶板10块，每两块串联成5组，5组太阳能电池板并联联接，太阳能板放置方式：南向40～45水平夹角；太阳能板安装方法：太阳能板分2层安装，净空5米以上太阳能电池组件报价：900Wp40元/Wp=36000元太阳能专用智能控制器：采用24V45A光伏专用控制器一台，维保2年，12伏和24V电流手动辨识，额定电压：45A，主要功能：充放电控制，温度补偿、预留应急充电插口（选配），蓄电池电量监控，工作气温：-20～60，具有防雷击功能。

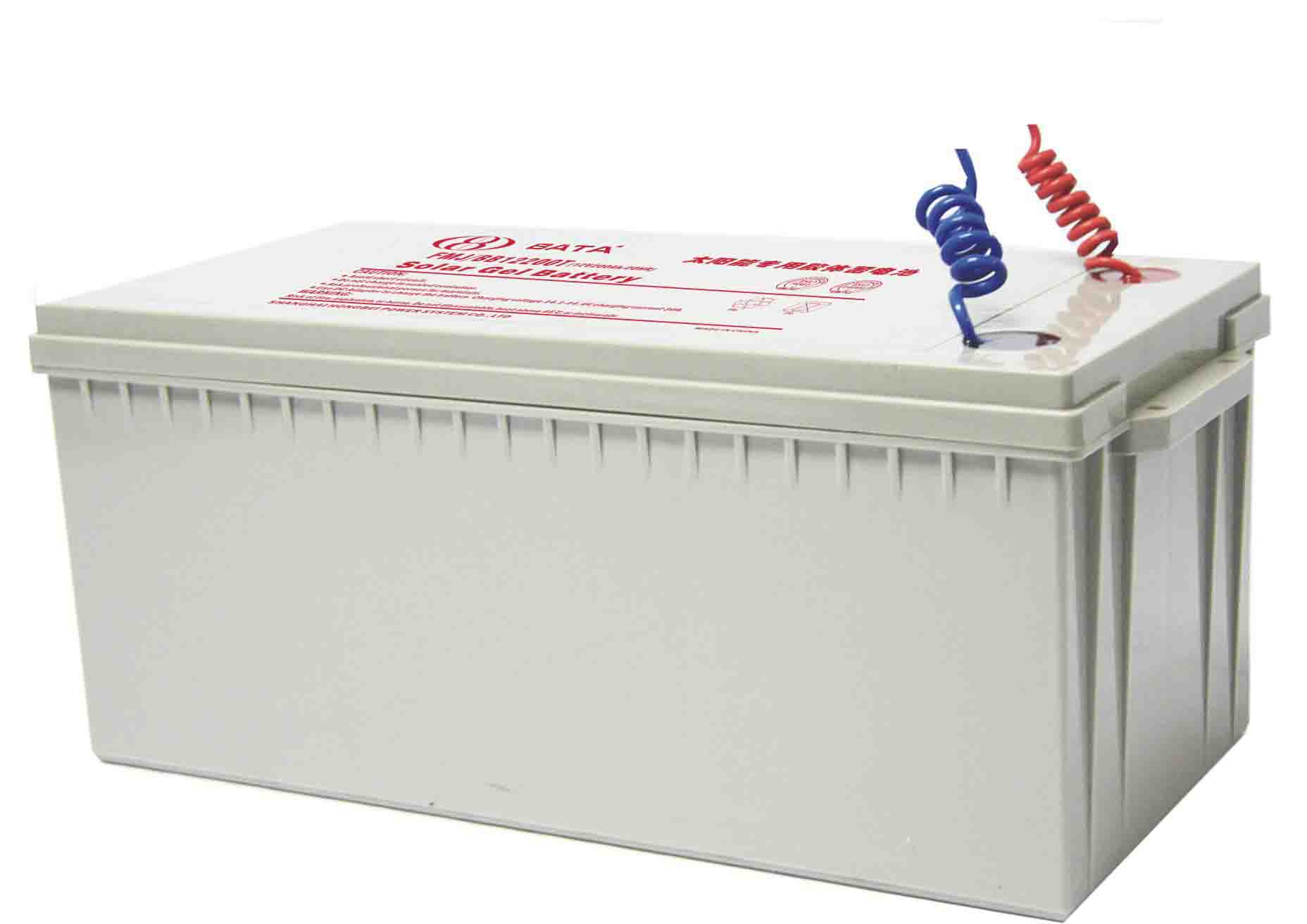

随机标配近机测温器便于按照蓄电池的气温调整充放电相关参数，电源控制器建议安装在系统蓄电池柜中。太阳能控制器报价：1650正弦波逆变器：24伏200瓦逆变器报价：600元免维护铅酸蓄电池组：采用密封阀控免维护铅酸蓄电池2V400AH，额定容量：400Ah，额定电流：2VDC，蓄电池个数：12节，低温工作性能：-10条件下蓄电池充放电效率不高于65％，蓄电池高温工作性能：40条件下蓄电池充放电效率不高于95％，蓄电池寿命要求：-10～40环境下免维护连续工作3年后蓄电池容量衰减不超过20％，蓄电池电量报案后3小时内，以100A以上大电压快速充电。蓄电池组的安装方法：放置在保温箱内；蓄电池容量检测仪（选配）安装方法：放置在保温箱内；免维护铅酸蓄电池组报价：800元/节12节=9600蓄电池柜及联接安装：性能要求：无源、环境温度-10～40条件下放置48小时箱内体温保持在0～30。尺寸要求：壁厚＜100mm，到现场安装。严寒地区建议使用保温箱，保温箱安装方法：在摄像机立柱附近顶管2500*450*1200mm的长条形地井，井底砖砌加高100mm，四壁砖砌加高300mm(距底），内涂防水层，并预留走线孔和排水孔监控系统用太阳能，上盖100mm厚预制水泥窨井，填土700mm，地井内部涂3层厚防水涂料，蓄电池外表面采用发泡剂包裹，随后将蓄电池井内空间填充泡沫塑料、旧被褥等保温材料（南方区域可以简化安装）。蓄电池保温箱联接辅件报价：2000系统装卸及邮费：采取汽运，暂按400元/套估算，多退少补。整套太阳能供电系统价钱合计：50250
