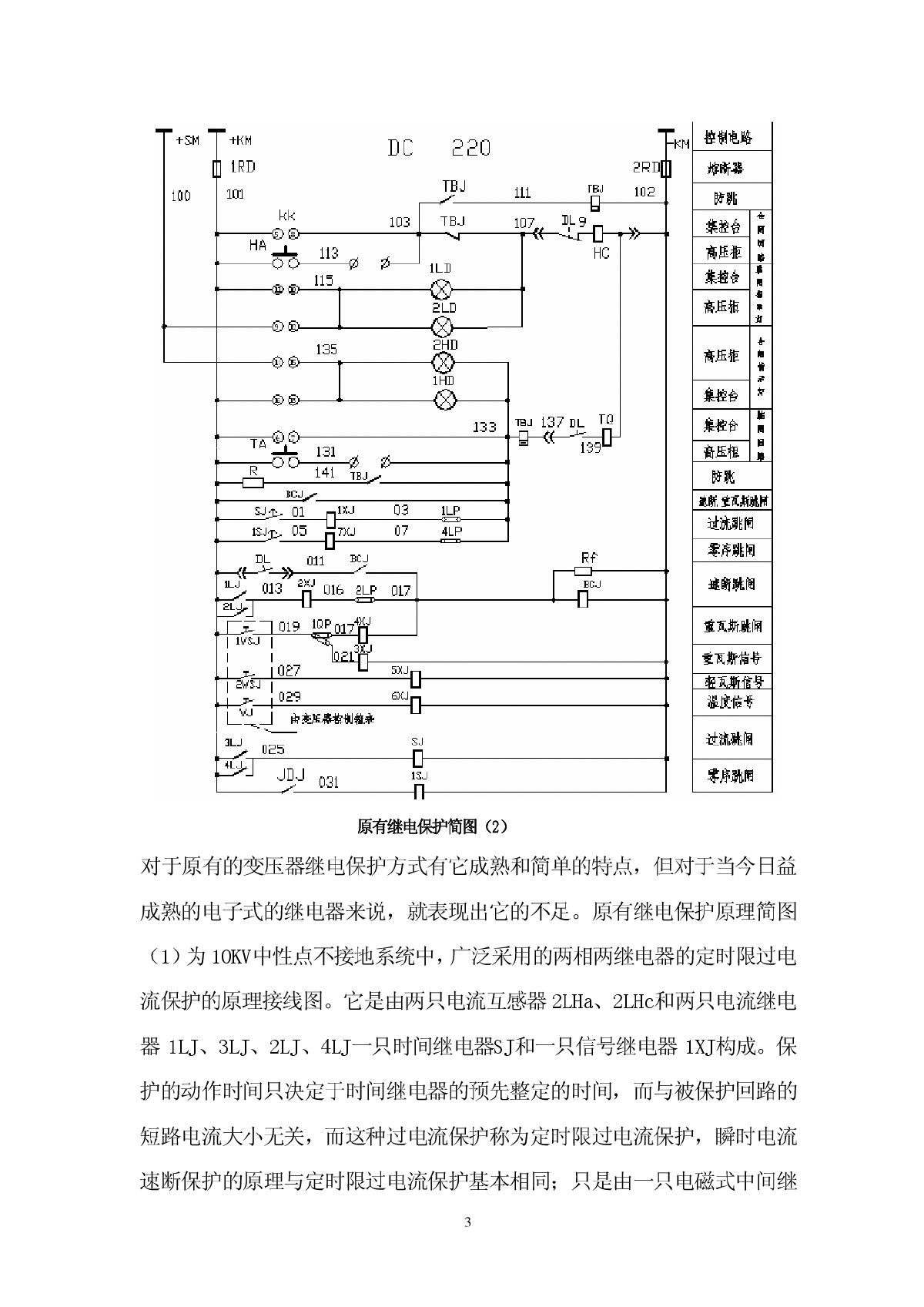

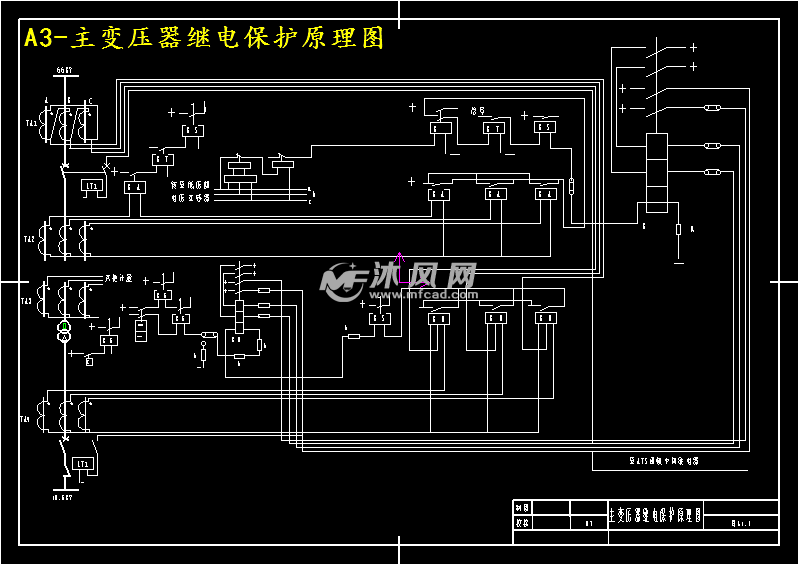

直流回路展开图按其作用可分为继电保护回路、信号回路、控制回路等。现以继电保护回路为例加以说明，如图33所示。图的左侧为保护装置的逻辑回路，右边相对于逻辑回路标有继电保护装置的种类及回路名称。
如过电压、速断、瓦斯等。 从图中很容易认清继电保护的动作过程。例如速断保护继电保护图看不懂，当速断保护的电压熔断器1LJ或2LJ动作后，直流正电源就加到了信号继电器3XJ和保护出口熔断器1BCJ线圈上。1BCJ动作后，分别跳开1DL、2DL断路器。
从图33中可知，展开图的接线清晰、易于阅读继电保护图看不懂，便于把握整套继电保护装置的动作过程和工作原理，特别是在复杂的继电保护装置的二次回路中，用展开图勾画，其优点更为突出。
