01 产品概述
环保数采仪AF-HK100是新型生态环境检测、污染源监控专用数据采集器，按照工业级标准设计，针对生态环境检测的各类要求做了专门的优化，支持有线以太网、无线 4G（全网通）等，满足不同现场环境下对远程通讯的要求。
环保数采仪AF-HK100采用高性能的工业级硬件，一体化设计，支持外接组态屏， 从硬件上保证了系统的稳定性和可靠性。配备丰富的采集控制插口，有 RS232、RS485、以太网、模拟量输入、开关量输入、开关量输出和熔断器 接口，实现生态环境检测、污染源监控等数据的采集、存储、显示、控制、报警及传输等综合功能。
02 产品外形
03 应用场景及拓扑图
环保数采仪AF-HK100可广泛应用于各类生态环境检测信息化及江河湖海水闸水污染建设项目，如工业园区、厂矿、企业、工程建设等单位的VOCs 在线检测、 污染源在线检测、水质污染源在线检测、烟气排放连续检测、餐饮油烟在线检测、噪声扬尘在线检测、生态环境等进行实时测控领域。
04 产品特性
●采用高性能工业级无线模块
●采用高性能工业级32位通信处理器
●支持低功耗模式，包括休眠模式、定时上下线模式
●采用金属机壳，保护等级IP30,金属机壳和系统安全隔离，特别适合于生态环境检测现场的应用
●宽电源输入（DC5~36V）,电源插口外置反相保护和过压保护
05 遵循标准
声环境质量标准（GB 3096-2008）
环境污染源类别代码（GB/T 16706-1996）
基于Modbus协议的工业自动化网路规范（GB/T19582-2008）
固定污染源烟气（SO2、NOx、颗粒物）排放连续检测技术规（HJ75-2017）
固定污染源烟气（SO2、NOX、颗粒物）排放连续检测系统技术要求及测量方式（HJ 76-2017）
大气污染物名称代码（HJ 524—2009）
水污染物名称代码（HJ 525—2009）
06 符合规约
HJ 477－2009 污染源在线自动监控（监测）数据采集传输仪技术要求
HJ 212－2017 污染物在线监控（监测）系统数据传输标准DL/T 634.5104-2009
07 产品功能
●定时数据采集、本地储存及上报平台
●整点上报污染源实时数据、分钟数据、小时数据、日数据
●支持本地导入历史数据
●支持断电续传功能：自动和自动补传数据
●大容量数据储存空间：提供32MB的内部Flash和外部TF卡数据储存空间，可储存10 年以上的采集数据
●WDT看门狗设计，保证系统稳定，采用完备的防死机机制，保证数据终端永远在线
●内置市场常见的各类环保仪器仪表和在线检测仪通讯合同，用户通过简单配置即可正常使用
●支持并口配置方法
●远程管理功能：支持远程程序升级
●提供功能强悍的中心管理软件，方便设备管理（可选）
08 产品技术参数及选型
●产品机型尺寸
●技术参数
09 应用案例
河北某地平台
接入了VOCs检测，监测二氧化碳含量；
接入了粉尘检测，监测PM2.5、PM10、环境温度、湿度、噪声；

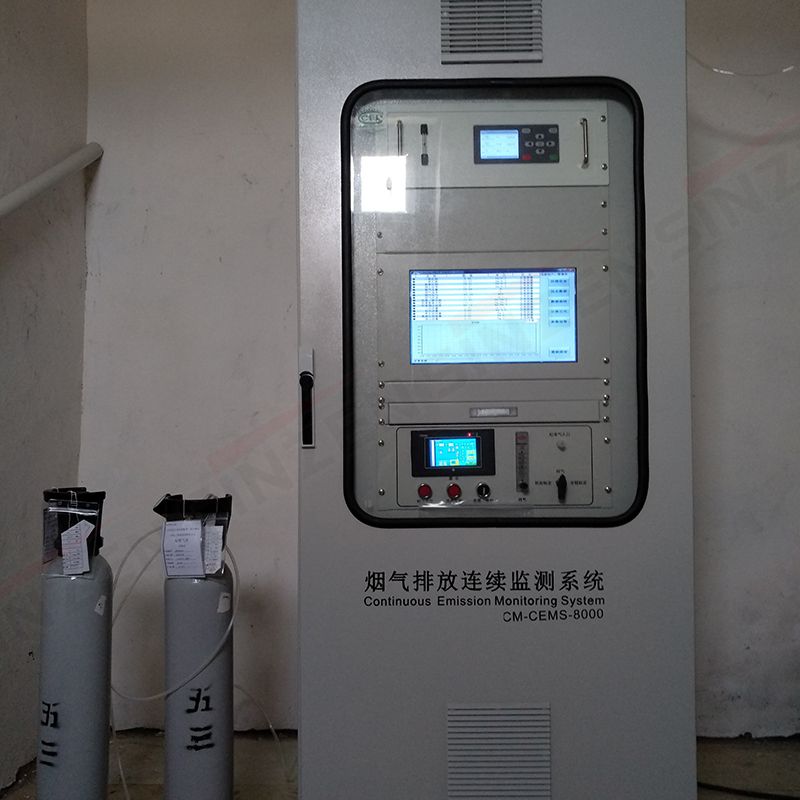

接入了烟气(CEMS)在线检测，监测烟气流速、烟气体温、烟气温度、烟气压力、氧气、二氧化硫、烟尘、氮氧化物、二氧化硫折算、氮氧化物折算、烟尘折算等。
江苏省企业自行检测平台某项目
东莞某平台项目
