平时的设计cad图纸设计师完成后，大多数情况下，出的是新蓝图，可这设计图是须要给施工单位施工或车间进行生产加工，一般不是专业的设计人员看不懂，所以我们要借助CAD转换器来进行布局，将cad模型图转成布局图，于是小编接下来就给你们详尽讲解下cad模型图如何转成布局图的操作，不会的你本文千万不要错了。
cad模型图如何转成布局图：
方法一：【风云CAD编辑器】上直接操作
步骤一、准备下载软件：【风云CAD编辑器】。
步骤二、打开【风云CAD编辑器】进入页面，里面有各类CAD处理功能，你先不用管，选择立刻登陆，账号登入形式有多种，用户可以依照自己的需求来选。
步骤三、点击【打开CAD文件】按钮，将自己要处理的CAD图从笔记本上添加系统，随即步入编辑页面。
步骤四、进入【风云CAD编辑器】界面后，依次点击【视图】——【视口】——【一个图层】，然后在布局中拉一下，即可构建一个新图层。如果在新建图层中没有看模型中的图，可在图层空间内双击键盘，就能找到模型中的图了，不过此时图层比列还未定，需要定义图层比列。
步骤五、可按住滑鼠滑轮，当滑鼠弄成手形后联通图的位置，或将键盘置于图层外，双击跳出图层，然后拉图层边沿调整图层的大小。为保证图例在不同图层中的复印疗效相同、可以制做一个1:1的图例、先将其放置在图层外、再转换到图层内就实现了比列转换。
步骤六、选项对话框打开之后，找到“显示”打开，然后在“布局元素”找到“显示布局和模型选项卡”并在上面对勾，点击【确定】，看看模型布局选项是不是显示下来了!
方法二：电脑系统CAD转换操作

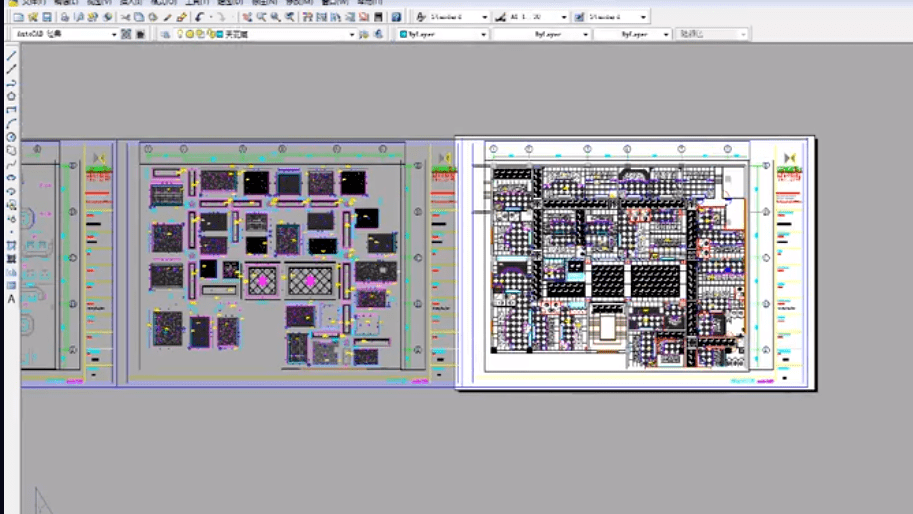

步骤一：电脑系统默认情况下，一个图形会提供两个布局，布局1和布局2，你可以依据需求在图形中创建多个布局，每个布局都可以设置不同的复印设置和纸张大小。
步骤二、这里我们演示的是【布局1】，将界面切换到【布局1】，在命令行输入【PAGESETUP】，然后回车，打开页面设置对话框，点击【修改】按钮，将上面的打印机名称、纸张、比例、打印样式表、图形方向等设置好，点击【确定】按钮完成设置。
步骤三、布局中的红色纸张范围即为模拟最后复印的纸张疗效，白纸边沿一圈实线的内部的图形就会被复印。
步骤四、打印区域设置好，将须要处理的CAD图纸一键插入系统或复制到这儿，当然你要是没有还可以直接手绘的，但要注意视口的大小要和上面页面设置的纸张大小相匹配，特别是视口复印时意搬动到实线内。
好了本期小编分享的cad模型图如何转成布局图的详尽操作就此结束，虽然有两种方式，但是小编强烈推荐你们使用【风云CAD编辑器】操作，步骤不多，但绝对能帮你处理问题，当然【风云CAD编辑器】除了处理CAD图布局外，还有更多功能，你可一一使用瞧瞧。
