轻松掌握弘瑞3D打印软件

网络 2023-06-29 05:02

【中关村在线办公复印频道原创】3D打印机的切块软件是一个很有趣的话题,国内的桌面机厂商好多从美国的开源3D打印机上开发出第一款截击机,切片软件一般是直接用来用的或则做个汉化,并不被注重。有心的厂家或则重画了3D打印软件,或者在新型号上直接开发新的3D打印软件,让软件与3D打印机更好地适配——很明显的,现在不同品牌的3D打印软件早已自成风格。

一二三轻松印 弘瑞新3D打印软件小贴士

弘瑞在大概4个月之前,重新设计、编写、开发了全新的切块软件HORI 3D打印软件系统,我们做了试用然后把一些小技巧、小亮点整理下来,这些细节构成了弘瑞全新3D打印软件与过去的很大不同。

●成熟商用 打印管理

有过网路设备、打印机、工作站维护经验的同事会有这样的经验,就是商用的设备与个人产品的一个很大不同就是须要管理、监控和维护。全新弘瑞3D打印软件第一次把这些理念,引入到桌面级和商用级的3D打印机上。

全新弘瑞3D打印软件引入了“打印管理”模块

由于3D打印机一般进行长时间复印工作,需要在复印前、打印中和复印后管理复印任务、查看复印状态以及设备状态。全新弘瑞3D打印软件设置了“打印管理”模块,在模块中支持基本的联接状态管理、SD卡管理、打印机复位(也就是回到打算复印的状态)、监控打印头和复印平台实时温度、预加温这种设备管理功能。

预热加温管理

此外,手动控制完成打印机调试也在复印管理中得到支持,例如调节Z轴位移、X/Y轴位移等,这些基础操作是设备管理的最基本功能。

手动控制调试3D打印机

神奇的图片找兔子答案_兔子修改器找不到应用_又来了,找死的兔子

比较特殊的是复印任务的概念,在2D打印机上发送Word、Excel、PDF等不同文件,都还能在桌面右下角的复印任务管理器中见到;与之类似的,在弘瑞新软件上每次切块完北京会生成一条复印任务在任务列表中,支持开始/停止/保存/删除的操作。

同一个模型 不同参数下切块生成不同的复印任务

这样一来,把复印的序列和模型切块分开,同一个模型在不同参数下的多次切块分割成多个复印任务,更方便用3D打印机做制模、试验,和我们理解的复印习惯是相吻合的。

另外,弘瑞新软件单独设置了“实时视频”模块,支持选装了Wi-Fi联接和摄像头模块的3D打印机进行远程监控。在PC端、在手机端,都可以查看实时复印状态,开始、暂停或则中止复印。弘瑞新软件把商用设备管理的理念引入到3D打印机上,朝着更高的成熟度又近了一步。

实时视频监控

一个小方法,通常复印大模型须要很长时间,在弘瑞新软件中勾选“打印完成后关掉打印机”,就可以按量上班第二天早上拿回模型,减少了人工对3D复印的干预。

打印完成后手动关掉打印机

事实上工作室用户有使用多台3D打印机的需求,一台一台管理上去十分繁杂;定位专业用户的3D复印厂商有必要把网路联接、网络设备管理作为重要的一块,给工作室用户构建一个大型、集群化的3D打印解决方案。

●所见所得 打印预览

类似用Word复印文档,很多人熟练使用其中的一个缘由是它的所见即所得,打印预览的格式和复印下来的文档格式一致。弘瑞新软件也提供了改进的3D复印预览功能。

改进的打印预览

切片完成以后,支撑部份和模型主体部份颜色显著分辨,并且透视疗效可以明晰见到模型复印出的结构和纹理,更加接近真实的复印疗效。

另外一个细微的改进点,预览平台可以上下联通或则自由旋转,方便从多个角度观察复印疗效。过去的3D打印软件,通常预览功能以空间中一点为轴心,这个轴心固定不动而并不能上下联通平台,在一些角度上有透视的问题影响视觉。

多个角度查看模型和预览

弘瑞新软件还降低了分层预览、逐层预览功能,可以查看从下到上某一部份的复印预览、或者选购中间的一层或几层查看预览,更准确地预期复印过程中的状态。

查看一部分模型的打印预览

查看某一层或几层的打印预览

弘瑞新软件的复印预览实现了3D打印所见即所得的疗效。

兔子修改器找不到应用_神奇的图片找兔子答案_又来了,找死的兔子

●复杂模型 灵活支撑

支撑选项在桌面级FDM 3D打印机上经常被忽略,而复印复杂模型的时侯又常会在这儿碰到问题,比如支撑结构不能有效对悬空部份起到承托作用,或者支撑太短密不容易拆除。解决办法好多,一个是使用双喷嘴、支撑结构使用水溶性的PVA材料,不过材料成本和机器成本都要高好多。

另一个办法是调节支撑的密度、缝隙、接触宽度那些参数。弘瑞新软件提供了丰富的支撑选项,既有简单的快速支撑类型选择,也可以调节详尽参数。

快捷支撑选项

详细支撑选项设置

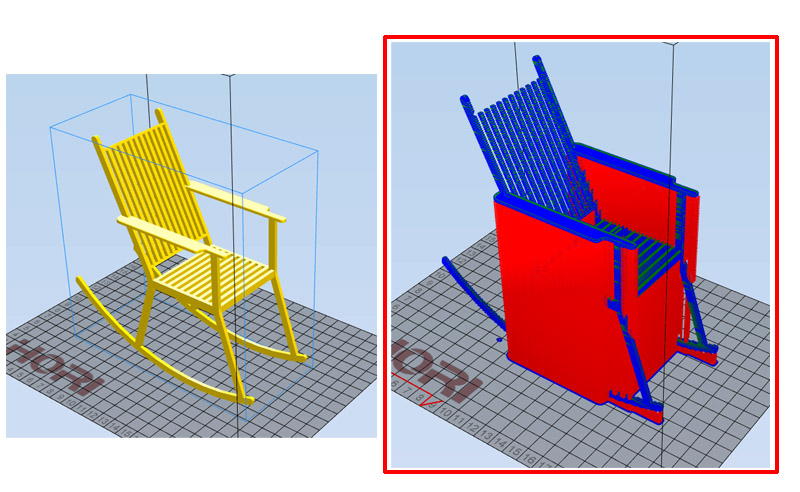

最紧密的支撑选项是网格支撑,就是连续复印出的网状支撑结构,整块的支撑结构联接在一起,对悬空底面起到连续的支撑作用。在我们并不确定模型悬空结构复印下来的可靠性时使用网格支撑,能最大程度上保障悬空结构完整平滑地复印下来。

网状结构支撑

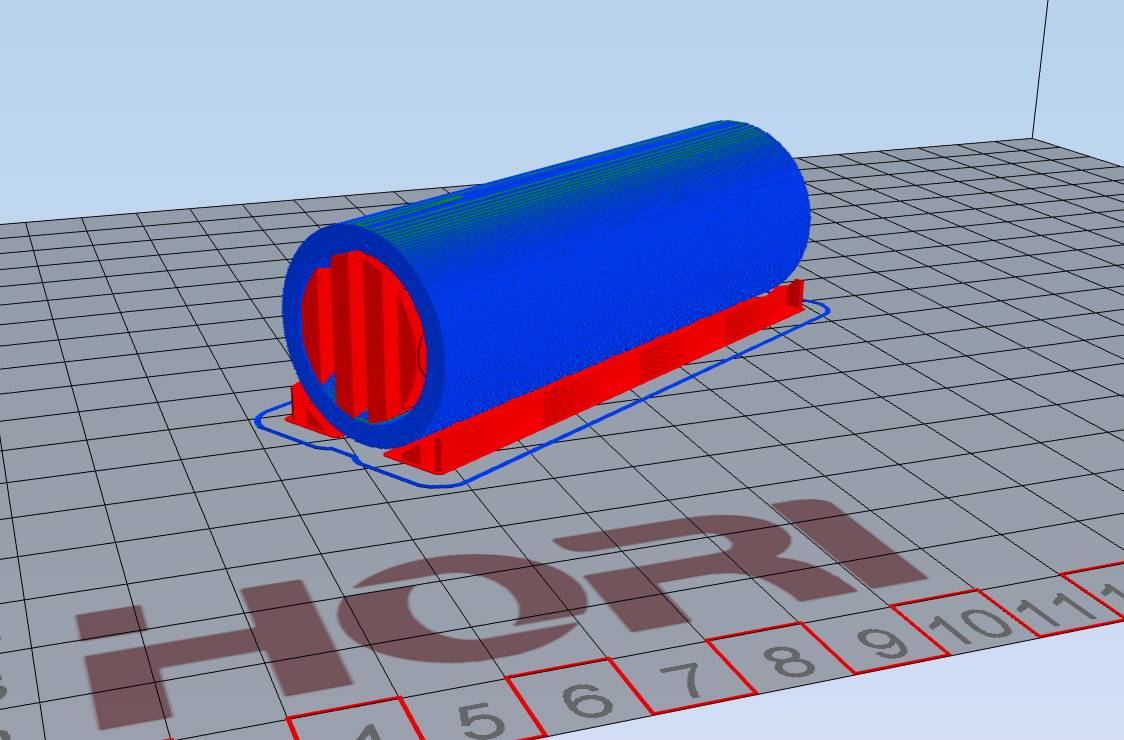

线型支撑紧密程度稍次之,它是把网格支撑均匀分开的网状立柱,支撑量小而且为悬空部份提供不连续的、均匀的支撑力。一个显著的益处就是它的复印时间比网格支撑少好多,也能为模型提供不错的支撑疗效。

线型支撑结构

又来了,找死的兔子_兔子修改器找不到应用_神奇的图片找兔子答案

更稀疏的是柱状支撑,按照我们的使用经验它应当是有一个算法为模型必要的悬空部份提供支撑柱,并且不是均匀的,例如我们这个哈佛狐狸的测试模型支撑柱显著不均匀,耳朵的边沿支撑极少而手臂部份更紧密。通常它比线型支撑密度更低复印时间更短;特殊情况是细小、分散的悬空结构都须要添加支撑,这时候它和线型的支撑量相仿。

柱状支撑结构

树状支撑适宜用在悬空面并不平整、曲线多变的情况下,树形支撑在几个点位上生成,接触面积小、模型容易剥离。

树状支撑结构

另外,弘瑞新软件降低了自动支撑功能,自定义添加支撑柱体,支撑结构更细小、与模型接触面积小,在细小的悬空结构上对模型做更好的支撑。并且自动支撑和模型切块手动生成的支撑并不冲突,支持手动支撑切块完毕后再添加自动支撑,提升复印成功率。

添加自动支撑

手动支撑与手动添加支撑互为补充

打印复杂模型、悬空结构比较多的模型,全新弘瑞3D打印软件会是理想的选择。

●培养用户 集成3D设计

最新版的弘瑞3D打印软件,还集成了与3D设计软件中望3D One的插口。在弘瑞3D打印软件中的模型可以导出3D One重新设计和更改,完成后再导回弘瑞3D打印软件进行复印。

在3D One中建模和更改

和3D MAX、Maya等专业3D设计软件相比,3D One是一款更简单的面向中学生群体的软件,支持简单的立方体、柱体、球体、圆环体等基础模型直接勾画和变型,以及二维图形到三维图形的变换,当然也支持3D模型的组合和分拆。

在全新弘瑞3D打印软件中复印

当然,面向以中学生为主的中学生群体,3D One的在线模型库和以中学为单位的用户注册给中学生用户提供了更多3D模型资源,通过设计、修改、分享培养更多的用户,尤其是中学生用户群的使用习惯。正好和弘瑞面向中学生群体的M2 3D复印型号的定位相吻合。

弘瑞M2 3D打印机和3D One软件定位相同 相辅相成

3D复印与3D设计厂商合作,在国外弘瑞是第一家。双方互为补充,3D One以中学和家庭为用户群组,弘瑞3D打印机来实现复印成形,解决了复印内容的来源问题,也有助于为未来培养第一批3D设计和3D复印的用户。

目前国外的主要桌面3D复印用户,是一批来自川美、设计学院的毕业生,把3D复印用在影视道具、服装设计、家居用具、艺术展览上。鉴于3D设计的高门槛,未来更多的3D复印用户仍然会从中学中形成,那么造成现今中学生群体的兴趣就是培养未来的用户。这一点弘瑞走在了前头。

全新弘瑞3D打印软件

全新弘瑞3D打印软件解决了过去3D切块软件在使用上的好多问题,并且第一次与3D设计软件实现了对接,这只是一个开始。打通复印内容和3D复印的通道,未来会是国外桌面3D复印厂商面临的首要问题,毕竟网上下载模型、简单做一个复印的乐趣太有限了。而弘瑞早已走在了前头。
