许多人都了解笔记本开关，但是你们晓得微电脑时控开关吗?微电脑不同家用的笔记本但又有其共同之处。它以单片微处理器为核心，它具有高档的功能可以控制经纬度，并能以天或礼拜循环且多时段，它的精度高，具有工业级芯片，并且抗干扰能力强，接下来学习啦小编率领你们认识微电脑时控开关，以及没有显示的现象。微电脑时控开关是一个以单片微处理器为核心配合电子电路等组成一个电源开关控制装置，能以天或礼拜循环且多时段的控制电器的开闭。时间设定从1秒钟到168小时，每日可设置1-4组，且有多路控制功能。一次设定常年有效。适用于各类工业家电，家用电器的自动控制，既安全便捷又节电省钱。接下来小编来为你们介绍微电脑时控开关性能指标、接线方式、功能分类、定时设置、注意事项、是否要定期更换电瓶？常见故障检修！一起来了解下吧！
微电脑时控开关性能指标
1、工作电流220V/50Hz；
2、适用电流范围160V～240V；
3、开关容量阻性25A、感性20A；
4、消耗功率5、内有电瓶保存数据；
6、每天最多可设置10次开和10次关手手动两用；
7、开关时间可按天循环或按周循环；
8、最长控制时间为168小时最短控制为1分；
9、环境温度-20～60℃；
10、计时偏差每晚走时大于0.5秒；
11、环境温度12、净重430g。
微电脑时控开关接线方式
1、直接控制方法的接线
被控制的家电是三相供电，功耗不超过本开关的额定容量（阻性负载25A，感性负载20A），可采用直接控制方法。接线方式如图1所示。
2、单相扩容形式的接线
被控制的家电是三相供电，但帧率超过本开关的额定容量（阴性负载25A，感性负载20A），那么就须要一个容量超过该家电帧率的交流接触器来扩容。接线方式如图2所示。

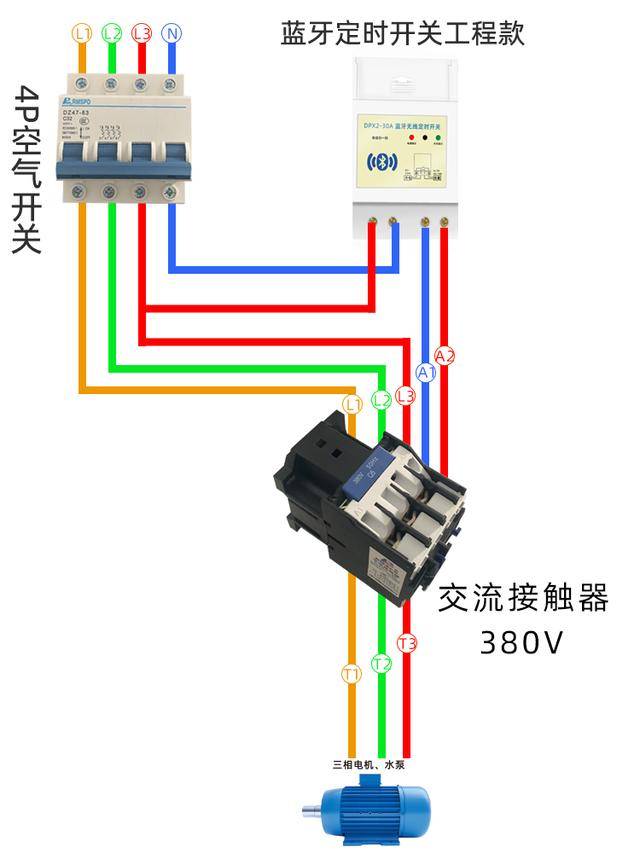

3、三相工作方式的接线
被控制的家电单相供电，需要外接单相交流接触器。
（1）控制接触器的线圈电流为AC220V、50Hz的接线方式如图3所示。
（2）控制接触器的线圈电流为AC380V、50Hz的接线方式如图4所示。
微电脑时控开关的功能分类
微电脑时控开关从结构上分为两种，一种是接线式，一种是插座式。
一、接线式微笔记本时控开关
接线式微笔记本时控开关即用电设备是通过接线的形式联接到定时器上，一个定时器一般只拿来控制一种家电。而插头式微笔记本时控开关又称为定时插座或定时开关插头，用电设备是通过插座直接插到定时插座上，不用时可以拔除，定时插座也可以随时拿来控制任何其他须要被控制的家电。接线式微笔记本时控开关在国外出现的比较早，基本是工业上使用。
二、定时插座式微笔记本时控开关
现在国外电器的数目越来越多，人们对时间控制的需求越来越大，因此接线式的微电脑时控开关渐渐被愈发灵活，功能愈发强悍，操作愈发便利的插头式微笔记本时控开关取代了，也就是定时插座。下面给你们详尽介绍一下插座式微笔记本时控开关。定时插座从功能上大致可分为：一次性定时开关插头和循环定时开关插头。所谓一次性定时开关插头即执行完开关命令后就结束，进入无定时状态，不再重复开关。而循环定时开关插头则是循环运行，永远不停的按量开关。
1、一次性定时开关插头可细分为：
单组一次性开关定时：即可设置几点开几点关，只能设置一组开关，只执行一次，执行结束后步入无定时状态，设置特别简单，操作十分便捷。这种定时功能使用范围比较广，因为每次执行的开关时间可能不一样，所以须要执行完后就结束，不再循环运行。举例：定时熟粥，烧水等，如深圳市定时宝科技生产的定时宝WD-B02。
2、倒计时定时：倒计时定时是使用频度最高的定时功能之一，使用范围十分广泛。市场上倒计时定时插座品牌比较多，几乎每位定时插座品牌都有倒计时机型，其中科德电器生产的最小可以设置到分，定时宝科技生产的最小可以精确设置到秒。
3、万年历定时：即依据日期进行定时，特点是定时范围很长，可以超过7天，几个月甚至几年，使用情况也比较少，大多数在常年离家外出时对家电进行定时，如定时宝WD-01。循环定时开关插头：也是最常用的定时功能，又可以具体细分为单组循环开关定时，多组循环开关定时和间隔（歇）开关定时。
4、单组循环定时：就是每晚一开一关，只可以设置一组开关，特点是设置特别简单，操作最为便捷。市场上定时宝WD-B02具备此功能。
5、多组循环定时：就是每晚可以设置多组开关，特点是设置过程比较复杂。市场上定时宝科技和科德电器生产的周循环定时最多可以设置20组开关，其他品牌有8组合15组不等，其中定时宝科技的周循环定时可以精确设置到秒，其他品牌均可以设置到分。
6、间隔（歇）开关定时：就是每隔多长时间通电多长时间，特点是每次通电和断电的时间都一样，永久循环运行，市场上的定时宝DJ-B04即具备此功能，操作十分简单，并且可以精确设置到秒。
微电脑时控开关定时设置
1、先检测时钟显示是否当前时间一致，如需重新校正，在按住"时钟"键的同时，分别按住"校礼拜"、"校时"、"校分"键，将时钟调到当前确切时间；
2、按一下"定时"键，显示屏左下方出现"1开"字样(表示第一次开启时间)。然后按"校礼拜"选择六天工作制、五天工作制、三天工作制、每日相同、每日不同等工作模式，再按"校时"、"校分"键，输入所需开启的时间；
3、再按一下"定时"键，显示屏左下方出现"1关"字样(表示第一次关掉时间)，再按"校礼拜"、"校时"、"校分"键，输入所需关掉的日期(注意:关的日期一定要与开的日期相对应)和时间；
4、继续按动"定时"键，显示屏左下方将依次显示"2开、2关、3开、3关、........、10开、10关"，参考步骤2、3设置之后各次开关时间；
5、如果每晚不需设置10组开关，则必须按"取消/恢复"键，将多余各组的时间清除，使其在显示屏上显示"- -:- -"图样(不是00:00)
6、定时设置完毕后，应按"定时"键检测各次定时设定情况是否与实际情况一致，若不一致，请按校时、校分、校礼拜进行调整或重新设定；
7、检查完毕后，应按"时钟"键，使显示屏显示当前时间；
8、按"自动/自动"键，将显示屏下方的"▲"符号调到"自动"位置，此时，时空开光能够依照所设定的时间手动开、关电路。如在使用过程中须要临开、关电路，则只须要按"自动/自动"键将"▲"符号调到相应的"开"或"关"的位置。
微电脑时控开关的注意事项
1、为防强电压下融点发热，接线时勿必旋紧接线柱的螺母。
2、控制器进线220VAC/50-60HZ电源，切勿接到380VAC。
3、控制器红灯亮有电步入，红、绿灯同时亮开关有电输出。
4、设定的时间，不能交叉设定，应按时间的次序设定。
微电脑时控开关是否要定期更换电瓶
1、微电脑时控开关内部有块小电板，用来记忆时间及设置的参数。
2、正常使用时，是通过电源的电变压后供微电脑时控开关使用，同时还对电瓶进行充电。
3、正常使用时，不需要定期更换电板，如果断电后，重新来电后设置的参数遗失，这时就须要更换电池了。
4、长时间不使用，电池会因为过电瓶电流过高而失效。这时可以把微电脑时控开关通电几个小时，看能不能把电瓶充电激活，如果不能激活，就须要更换电池。
微电脑时控开关常见故障检修
1、电源指示灯不亮、开关不动做
将时控开关脱离市电，查市电输入接线端是否有2.4k左右的电阻，这是12V变压器中级定子电阻，它随变压器所用线径和阻值的不同有很大差别。若呈输入端开路，查0.5A保险管是否烧断。若变压器受损则要更换容积相差不大的12V变压器。变压器检波输出电流实测在熔断器释放状态为15V左右，继电器衔铁后降为12V左右。
2、使用或放置长时间后，不接入市电时液晶显示屏显示字符淡或不显示
此为内附电瓶电量不足或失效所致，需更换两节5号高性能电板。注意不要用充电电池更换，因为充电电池电流太低。
3、到达设定时间，时控开关没有手动开启
如果确认设置的时间和状态符合要求，则是设定手动状态时的设定次序不对。KG316T笔记本时控开关在按“自动/自动”键设定“开、自动、关”时的转换次序是往复变换式，不是循环形式。在设定为手动方法时应先将指示状态的三角形箭头，由对应当时所处状态的位置转换到“自动”位置。
4、时控开关关不断
此故障多为Q1、Q2漏电受损导致。查出后可用常见的2s8050晶体管更换，Q1也可用9013等普通小功率NPN管代换。继电器毁坏后代换时应考虑负荷大小，最好用同机型代换。时控开关正常工作时，电路关键点实测电流中所标明，括号内为继家电释放(关态)时电压值。微电脑时空开关通过时间的控制来启动或是关掉，也就是说定时开定时关。时间全手动，不用靠我们自己自动去关掉，更加便捷了我们的生活，尤其是便捷了一些马虎的用户，到了该关掉的时间却忘掉了，微电脑时空开关完全可以解决这种问题。
上述是编为你们讲解的微电脑时控开关性能指标、接线方式、功能分类、定时设置、注意事项、是否要定期更换电瓶？常见故障检修！希望还能帮助到你们 ！当然了，大家必须要遵循几个要点，在给微电脑时控开关设置时间的时侯，要先检测时间是否确切，如果时间不确切要先调整确切，在确定时间确切无误的情况下再对时间进行设定。在设定好时间以后要注意检测设定的时间是否和实际的时间是相同的，如果不相同，还要再进行校准，在检测完成以后，按照时钟的按键显示现今的时间。在使用的时侯要注意在接线路的时侯要旋紧螺帽，这样可以避免在强悍的电压下出现发热的状况。在设置时间的时侯一定要依照时间的次序进行设定，不可以随意交叉设定。微电脑时控开关是一种智能化的开关装置，在智能化流行的明天，人们会选择便捷好用的时控开关，随着时控开关之后的不断建立，会有个更好的发展前景。
